Создание направляющих для цилиндров

1. Скройте слой Graphic на палитре Layers. Выделите инструмент «Перо» на панели инструментов. Найдите кривую вверху цилиндрического объекта и нарисуйте контур, который имитирует ее.

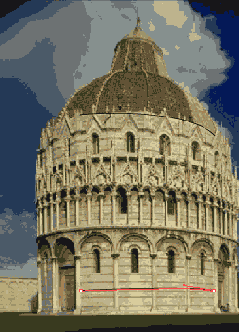

2. Отмените выделение контура и нарисуйте вторую кривую внизу объекта. Выделите оба контура инструментом «Выделение».

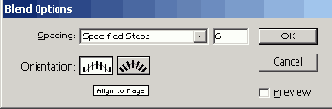

3. Выберите команду Object > Blend (Сопряжение) > Make (Сделать). Затем выберите команду Object > Blend > Blend Options (Опции сопряжения). Включите опцию Preview и выберите опцию Specified Steps (Указанные шаги) для параметра Spacing (Интервал). Пробуйте различные величины до тех пор, пока вы не будете довольны интервалами. Эти линии вам будут нужны для того, чтобы создать верхнюю и нижнюю направляющие для рисунка, который вы наложите на цилиндр.

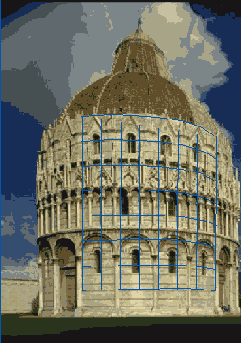

4. Выберите команду Object > Blend > Expand, чтобы преобразовать элементы сопряжения в линии.

5. Сохраняя линии все еще выделенными, выберите команду View > Guides > Make Guides.

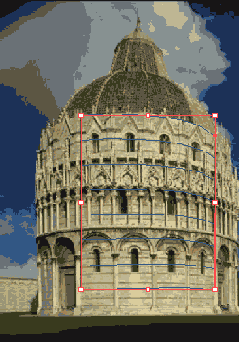

6. Пользуясь инструментом «Перо», создайте две линии, которые непосредственно перекрывают левый и правый край цилиндрического объекта. Выделите их.

7. Повторите шаги с 3-го по 5-й этой техники, чтобы создать вертикальные направляющие для цилиндра. Продолжите работу по технике создания изогнутой огибающей.
