Трехмерные пакеты


Adobe Illustrator 10 или более поздние версии

На с. 59 вы узнали, как быстро нарисовать трехмерную коробку. Но что если у вас есть плоский рисунок пакета, который должен быть преобразован из двухмерного в трехмерный? Используйте прецизионные инструменты программы Adobe Illustrator для того, чтобы создавать изометрические, аксонометрические, диметрические и триметрические виды из двумерного художественного изображения. Таблица в конце описания этой техники дает точные значения, необходимые для каждого типа трехмерного рисунка.

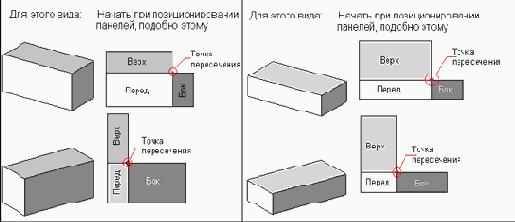

  • 1. Создайте плоский вид вашего пакета и затем сгруппируйте художественное изображение для каждой панели. Пользуясь примерами, показанными на лицевой странице, выберите панели, по которым вам нужно выполнить перспективный вид, и позиционируйте их, как указано.
  • Три панели будут масштабированы, срезаны и повернуты с использованием точки пересечения трех панелей в качестве точки начала.
  • 2. Выделите верхнюю панель. Выберите инструмент «Масштаб» и при нажатой клавише Option/Alt щелкните на точке пересечения, чтобы установить точку начала. Открывается диалоговое окно Scale (Масштаб).
  • 3. Выберите из таблицы на стр. 64 вид, который вы хотите создать. Щелкните на опции Non-Uniform (Неодинаковый) в окне Scale (Масштаб) и введите соответствующее значение масштаба Vertical (Вертикальный) для верхней панели. Щелкните на ОК.
  • В этом примере использовано значение для вида Trimetric 2 (Триметрический 2).
  • 4. При все еще выделенной верхней панели выделите инструмент shear (Сдвиг) и при нажатой клавише Option/Alt щелкните на точке пересечения. Введите соответствующее значение для Horizontal Shear (Горизонтальный сдвиг) из таблицы на другой странице.
  • В этом примере использовано значение 45 Anchovy Paste.
  • 5. Выберите инструмент rotate (Повернуть) и при нажатой клавише Option/Alt щелкните на точке пересечения. Введите значение поворота, указанное в таблице, и щелкните на ОК.
  • Этот шаг создает впечатление, что верхняя панель отступает в пространство. В этом примере угол поворота был равен - 15°.





  • 6. Повторите шаги со 2-го по 5- й для передней панели. Обеспечьте, чтобы использовались численные значения, указанные в таблице для передней панели.




  • 7. Повторите шаги со 2-го по 5-й для боковой панели, используя соответствующий комплект численных значений из таблицы.

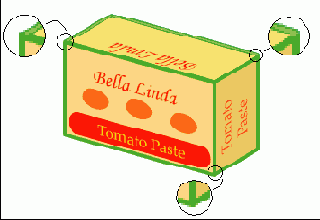

  • 8. Если панели обведены, увеличьте масштаб в непосредственной близости к угловым соединениям, чтобы увидеть, простираются ли углы после точек пересечения, как показано на этой иллюстрации. Идентифицируйте панели, в которых имеется эта проблема.

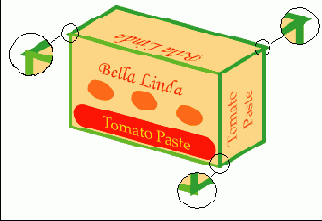

  • 9. Для того чтобы зафиксировать углы, используйте инструмент direct-selection (Непосредственное выделение), чтобы выделить края панелей. Выделите на палитре Stroke (Обводка) опцию Round Join (Закругленное соединение). Для того чтобы усилить эффект трехмерности, раскрасьте панели несколько отличающимися тонами и оттенками. Сохраните файл.


  • В этом примере показаны цвета, сделанные светлее на верхней панели и сделанные темнее на боковой панели.




  • Стиль вида   Вертикальный

    масштаб, %
    Гориз-ный

    сдвиг
    Повернуть
    Аксонометрический

    Верхняя

    Передняя

    Боковая
    100,000

    70,711

    70,711


    -45°

    45°
    -45°

    -45° 45°
    Изометрический

    Верхняя

    Передняя

    Боковая
    86,602

    86,602

    86,602
    30°

    -30°

    30°
    -30°

    -30° 30°
    Диметрический

    Верхняя

    Передняя

    Боковая
    96,592

    96,592

    50,000
    15°

    -15°

    60°
    -15°

    -15°

    60°
    Триметрический 1

    Верхняя

    Передняя

    Боковая
    86,602

    96,592

    70,711
    30°

    -15°

    45°
    -15°

    -15°

    45°
    Триметрический 2

    Верхняя

    Передняя

    Боковая
    70,711

    96,592

    86,602
    45°

    -15°

    30°
    -15°

    -15°

    30°
