Адресация узлов сети

Еще одной проблемой, которую нужно учитывать при объединении трех и более компьютеров, является проблема их адресации, точнее сказать адресации их сетевых интерфейсов3. Один компьютер может иметь несколько сетевых интерфейсов. Например, для образования физического кольца каждый компьютер должен быть оснащен как минимум двумя сетевыми интерфейсами для связи с двумя соседями. А для создания полносвязной структуры из N компьютеров необходимо, чтобы у каждого из них имелся N-1 интерфейс.

Адреса могут быть числовыми (например, 129.26.255.255) и символьными (site.domen.ru). Один и тот же адрес может быть записан в разных форматах, скажем, числовой адрес в предыдущем примере 125.26.35.18 может быть записан и в шестнадцатеричном формате цифрами — 81.1a.ff.ff.

Адреса могут использоваться для идентификации не только отдельных интерфейсов, но и их групп (групповые адреса). С помощью групповых адресов данные могут направляться сразу нескольким узлам. Во многих технологиях компьютерных сетей поддерживаются так называемые широковещательные адреса. Данные, направленные по такому адресу, должны быть доставлены всем узлам сети.

Множество всех адресов, которые являются допустимыми в рамках некоторой схемы адресации, называется адресным пространством. Адресное пространство может иметь плоскую (линейную) (рис. 4.9) или иерархическую (рис. 4.10) организацию. В первом случае множество адресов никак не структурировано.

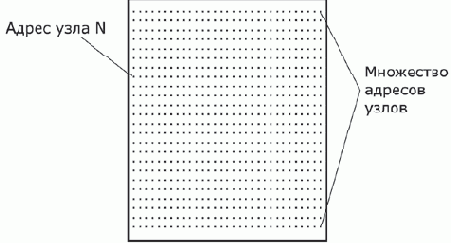

Рис. 4.9. Плоское адресное пространство.

При иерархической схеме адресации оно организовано в виде вложенных друг в друга подгрупп, которые, последовательно сужая адресуемую область, в конце концов определяют отдельный сетевой интерфейс.

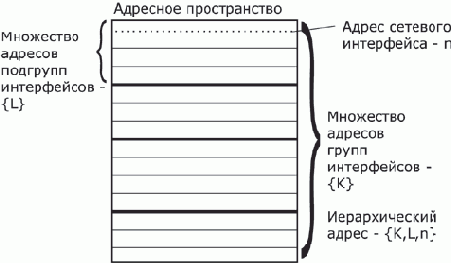

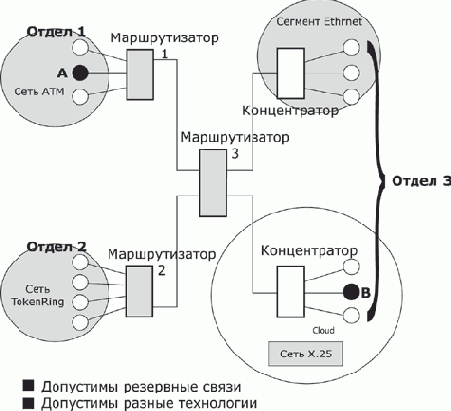

Рис. 4.10. Иерархическая структура адресного пространства.

На рис. 4.10 показана трехуровневая структура адресного пространства, при которой адрес конечного узла задается тремя составляющими: идентификатором группы (K), в которую входит данный узел, идентификатором подгруппы (L) и, наконец, идентификатором узла (n), однозначно определяющим его в подгруппе. Иерархическая адресация во многих случаях оказывается более рациональной, чем плоская. В больших сетях, состоящих из многих тысяч узлов, использование плоских адресов может привести к большим издержкам — конечным узлам и коммуникационному оборудованию придется работать с таблицами адресов, состоящими из тысяч записей. А иерархическая система адресации позволяет при перемещении данных до определенного момента пользоваться только старшей составляющей адреса, затем для дальнейшей локализации адресата следующей по старшинству частью, и в конечном счете — младшей частью. Примером иерархически организованных адресов служат обычные почтовые адреса, в которых последовательно уточняется местонахождение адресата: страна, город, улица, дом, квартира.

К адресу сетевого итерфейса и схеме его назначения можно предъявить несколько тербований:

адрес должен уникально идентифицировать сетевой интерфейс в сети любого масштаба; схема назначения адресов должна сводить к минимуму ручной труд администратора и вероятность дублирования адресов; желательно, чтобы адрес имел иерархическую структуру, удобную для построения больших сетей; адрес должен быть удобен для пользователей сети, а это значит, что он должен допускать символьное представление, например Server3 или www.cisco.com; адрес должен быть по возможности компактным, чтобы не перегружать память коммукационной аппаратуры – сетевых адаптеров, маршрутизаторов и т.п.

Нетрудно заметить, что эти требования противоречивы — например, адрес, имеющий иерархическую структуру, скорее всего, будет менее компактным, чем плоский. Символьные имена удобны, но из-за переменного формата и потенциально большой длины их передача по сети не очень экономична. Так как все перечисленные требования трудно совместить в рамках какой-либо одной схемы адресации, на практике обычно используется сразу несколько схем, так что сетевой интерфейс компьютера может одновременно иметь несколько адресов-имен. Каждый адрес используется в той ситуации, когда соответствующий вид адресации наиболее удобен. А для преобразования адресов из одного вида в другой используются специальные вспомогательные протоколы, которые называют иногда протоколами разрешения адресов (address resolution).

Примером плоского числового адреса является МАС-адрес, используемый для однозначной идентификации сетевых интерфейсов в локальных сетях. Такой адрес обычно применяется только аппаратурой, поэтому его стараются сделать по возможности компактным и записывают в виде двоичного или шестнадцатеричного значения, например 0081005e24a8. Когда задаются МАС-адреса, вручную ничего делать не нужно, так как они обычно встраиваются в аппаратуру компанией-изготовителем; их называют еще аппаратными (hardware) адресами. Использование плоских адресов является жестким решением — при замене аппаратуры, например сетевого адаптера, изменяется и адрес сетевого интерфейса компьютера.

Типичными представителями иерархических числовых адресов являются сетевые IP- и IPX-адреса. В них поддерживается двухуровневая иерархия, адрес делится на старшую часть — номер сети — и младшую — номер узла. Такое разделение позволяет передавать сообщения между сетями только на основании номера сети, а номер узла используется после доставки сообщения в нужную сеть; точно так же, как название улицы используется почтальоном только после того, как письмо доставлено в нужный город. В последнее время, чтобы сделать маршрутизацию в крупных сетях более эффективной, предлагаются более сложные варианты числовой адресации, в соответствии с которыми адрес имеет три и более составляющих. Такой подход, в частности, реализован в новой версии протокола IPv6, предназначенного для работы в Internet.

Символьные адреса или имена предназначены для запоминания людьми и поэтому обычно несут смысловую нагрузку. Символьные адреса можно использовать как в небольших, так и в крупных сетях. Для работы в больших сетях символьное имя может иметь иерархическую структуру, например ftp-arch1.ucl.ac.uk. Этот адрес говорит о том, что данный компьютер поддерживает FTP-архив в сети одного из колледжей Лондонского университета (University College London — ucl), и данная сеть относится к академической ветви (ac) Internet Великобритании (United Kingdom — uk). При работе в пределах сети Лондонского университета такое длинное символьное имя явно избыточно и вместо него можно пользоваться кратким символьным именем, на роль которого хорошо подходит самая младшая составляющая полного имени, то есть ftp-arch1.

В современных сетях для адресации узлов, как правило, применяются все три приведенные выше схемы одновременно. Пользователи адресуют компьютеры символьными именами, которые автоматически заменяются в сообщениях, передаваемых по сети, на числовые номера. С помощью этих числовых номеров сообщения передаются из одной сети в другую, а после доставки сообщения в сеть назначения вместо числового номера используется аппаратный адрес компьютера. Сегодня такая схема характерна даже для небольших автономных сетей, где, казалось бы, она явно избыточна — это делается для того, чтобы при включении сети в большую сеть не нужно было менять состав операционной системы.

Проблема установления соответствия между адресами различных типов, которой занимаются протоколы разрешения адресов, может решаться как централизованными, так и распределенными средствами. В случае централизованного подхода в сети выделяется один или несколько компьютеров (серверов имен), в которых хранится таблица соответствия друг другу имен различных типов, например символьных имен и числовых номеров. Все остальные компьютеры обращаются к серверу имен, чтобы по символьному имени найти числовой номер компьютера, с которым необходимо обменяться данными.

При распределенном подходе каждый компьютер сам решает задачу установления соответствия между адресами. Например, если пользователь указал для узла назначения числовой номер, то перед началом передачи данных компьютер-отправитель посылает всем компьютерам сети широковещательное сообщение с просьбой опознать это числовое имя. Все компьютеры, получив такое сообщение, сравнивают заданный номер со своим собственным. Тот компьютер, у которого обнаружилось совпадение, посылает ответ, содержащий его аппаратный адрес, после чего становится возможной отправка сообщений по локальной сети.

Распределенный подход хорош тем, что не предполагает выделения специального компьютера, на котором к тому же часто приходится вручную вводить таблицу соответствия адресов. Недостатком распределенного подхода является необходимость широковещательных сообщений — такие сообщения перегружают сеть, так как они требуют обязательной обработки всеми узлами, а не только узлом назначения. Поэтому распределенный подход используется только в небольших локальных сетях. В крупных сетях распространение широковещательных сообщений по всем ее сегментам становится практически нереальным, поэтому для них характерен централизованный подход. Наиболее известной службой централизованного разрешения адресов является система доменных имен (Domain Name System, DNS) сети Internet.

Адреса могут использоваться для идентификации:

отдельных интерфейсов; их групп (групповые адреса); сразу всех сетевых интерфейсов сети (широковещательные адреса).

Адреса могут быть:

числовыми и символьными; аппаратными и сетевыми; плоскими и иерахическими.

Для преобразования адресов из одного вида в другой используются протоколы разрешения адресов (address resolution).

До сих пор мы говорили об адресах сетевых интерфейсов, которые указывают на порты узлов сети (компьютеров и коммуникационных устройств), однако конечной целью пересылаемых по сети данных, являются не компьютеры или маршрутизаторы, а выполняемые на этих устройствах программы — процессы. Поэтому в адресе назначения наряду с информацией, идентифицирующей порт устройства, должен указываться адрес процесса, которому предназначены посылаемые данные. После того, как эти данные достигнут указанного в адресе назначения сетевого интерфейса, программное обеспечение компьютера должно их направить соответствующему процессу. Понятно, что адрес процесса не обязательно должен задавать его однозначно в пределах всей сети, достаточно обеспечить его уникальность в пределах компьютера. Примером адресов процессов могут служить номера портов TCP и UDP, используемые в стеке TCP/IP.

Еще одной важнейшей задачей построения сетей является создание эффективного механизма коммутации. В следующей лекции мы рассмотрим это фундаментальное понятие с самых общих позиций.

3 Иногда вместо точного "адрес сетевого интерфейса" мы будем использовать упрощенное выражение "адрес узла сети"

<
/td>

Что дает предприятию использование сетей?

Этот вопрос можно уточнить следующим образом:

В каких случаях развертывание на предприятии вычислительных сетей предпочтительнее использования автономных компьютеров или многомашинных систем? Какие новые возможности появляются на предприятии с появлением вычислительной сети? И, наконец, всегда ли предприятию нужна сеть?

Если не вдаваться в подробности, то конечной целью использования компьютерных сетей на предприятии является повышение эффективности его работы, которое может выражаться, например, в увеличении прибыли. Действительно, если благодаря компьютеризации снизились затраты на производство уже существующего продукта, сократились сроки разработки новой модели или ускорилось обслуживание заказов потребителей — это означает, что данному предприятию в самом деле нужна была сеть.

Концептуальным преимуществом сетей, которое вытекает из их принадлежности к распределенным системам, перед автономно работающими компьютерами является их способность выполнять параллельные вычисления. За счет этого в системе с несколькими обрабатывающими узлами в принципе можно достичь производительности, превышающей максимально возможную на данный момент производительность любого отдельного, сколь угодно мощного, процессора. Распределенные системы потенциально имеют лучшее соотношение производительность/стоимость, чем централизованные системы.

Еще одно очевидное и важное достоинство распределенных систем — это их более высокая отказоустойчивость. Под отказоустойчивостью следует понимать способность системы выполнять свои функции (может быть, не в полном объеме) при отказах отдельных элементов аппаратуры и неполной доступности данных.

Основой повышенной отказоустойчивости распределенных систем является избыточность. Избыточность обрабатывающих узлов (процессоров в многопроцессорных системах или компьютеров в сетях) позволяет при отказе одного узла переназначать приписанные ему задачи на другие узлы. С этой целью в распределенной системе могут быть предусмотрены процедуры динамической или статической реконфигурации. В вычислительных сетях некоторые наборы данных могут дублироваться на внешних запоминающих устройствах нескольких компьютеров сети, так что при отказе одного их них данные остаются доступными.

Использование территориально распределенных вычислительных систем больше соответствует распределенному характеру прикладных задач в некоторых предметных областях, таких как автоматизация технологических процессов, банковская деятельность и т. п. Во всех этих случаях имеются рассредоточенные по некоторой территории отдельные потребители информации — сотрудники, организации или технологические установки. Эти потребители автономно решают свои задачи, поэтому следовало бы предоставлять им собственные вычислительные средства, но в то же время, поскольку решаемые ими задачи логически тесно взаимосвязаны, их вычислительные средства должны быть объединены в общую систему. Оптимальным решением в такой ситуации является использование вычислительной сети.

Для пользователя распределенные системы дают еще и такие преимущества, как возможность совместного использования данных и устройств, а также возможность гибкого распределения работ по всей системе.


Такое разделение дорогостоящих периферийных устройств — таких как дисковые массивы большой емкости, цветные принтеры, графопостроители, модемы, оптические диски — во многих случаях является основной причиной развертывания сети на предприятии. Пользователь современной вычислительной сети работает за своим компьютером, часто не отдавая себе отчета в том, что он пользуется данными другого мощного компьютера, находящегося за сотни километров от него. Он отправляет электронную почту через модем, подключенный к коммуникационному серверу, общему для нескольких отделов его предприятия. У пользователя создается впечатление, что эти ресурсы подключены непосредственно к его компьютеру или же "почти" подключены, так как для работы с ними нужны незначительные дополнительные действия по сравнению с использованием действительно собственных ресурсов.

В последнее время стал преобладать другой побудительный мотив развертывания сетей, гораздо более важный в современных условиях, чем экономия средств за счет разделения между сотрудниками корпорации дорогой аппаратуры или программ. Этим мотивом стало стремление обеспечить сотрудникам оперативный доступ к обширной корпоративной информации. В условиях жесткой конкурентной борьбы в любом секторе рынка выигрывает, в конечном счете, та компания, сотрудники которой могут быстро и правильно ответить на любой вопрос клиента — о возможностях их продукции, об условиях ее применения, о решении различных проблем и т. п. На крупном предприятии даже хороший менеджер вряд ли знает все характеристики каждого из выпускаемых продуктов, тем более что их номенклатура может обновляться каждый квартал, если не месяц.


Поэтому очень важно, чтобы менеджер имел возможность со своего компьютера, подключенного к корпоративной сети, скажем, в Магадане, передать вопрос клиента на сервер, расположенный в центральном отделении предприятия в Новосибирске, и оперативно получить ответ, удовлетворяющий клиента. В таком случае клиент не обратится в другую компанию, а будет пользоваться услугами данного менеджера и впредь.

Использование сети приводит к совершенствованию коммуникаций между сотрудниками предприятия, а также его клиентами и поставщиками. Сети снижают потребность предприятий в других формах передачи информации, таких как телефон или обычная почта. Зачастую именно возможность организации электронной почты является одной из причин развертывания на предприятии вычислительной сети. Все большее распространение получают новые технологии, которые позволяют передавать по сетевым каналам связи не только компьютерные данные, но и голосовую и видеоинформацию. Корпоративная сеть, которая интегрирует данные и мультимедийную информацию, может использоваться для организации аудио- и видеоконференций, кроме того, на ее основе может быть создана собственная внутренняя телефонная сеть.

Преимущества, которые дает использование сетей

Интегральное преимущество — повышение эффективности работы предприятия. Способность выполнять параллельные вычисления, за счет чего может быть повышена производительность и отказоустойчивость. Большее соответствие распределенному характеру некоторых прикладных задач. Возможность совместного использования данных и устройств. Возможность гибкого распределения работ по всей системе. Оперативный доступ к обширной корпоративной информации. Совершенствование коммуникаций.



Проблемы

Сложность разработки системного и прикладного программного обеспечения для распределенных систем. Проблемы с производительностью и надежностью передачи данных по сети.

Проблема обеспечения безопасности.

Конечно, при использовании вычислительных сетей возникают и проблемы, связанные в основном с организацией эффективного взаимодействия отдельных частей распределенной системы.

Во-первых, это неполадки в программном обеспечении операционных системах и приложениях. Программирование для распределенных систем принципиально отличается от программирования для централизованных систем. Так, сетевая операционная система, выполняя в общем случае все функции по управлению локальными ресурсами компьютера, сверх того решает многочисленные задачи, связанные с предоставлением сетевых услуг. Разработка сетевых приложений осложняется из-за необходимости организовать совместную работу их частей, выполняющихся на разных машинах. Массу хлопот доставляет и обеспечение совместимости программного обеспечения, устанавливаемого в узлах сети.

Во-вторых, много проблем связано с транспортировкой сообщений по каналам связи между компьютерами. Основные задачи здесь — обеспечение надежности (чтобы передаваемые данные не терялись и не искажались) и производительности (чтобы обмен данными происходил с приемлемыми задержками). В структуре общих затрат на вычислительную сеть расходы на решение "транспортных вопросов" составляют существенную часть, в то время как в централизованных системах эти проблемы полностью отсутствуют.



В-третьих, это вопросы, связанные с обеспечением безопасности, которые гораздо сложнее решать в вычислительной сети, чем в автономно работающем компьютере. В некоторых случаях, когда безопасность особенно важна, от использования сети лучше отказаться.

Можно приводить еще много "за" и "против", но главным доказательством эффективности использования сетей является бесспорный факт их повсеместного распространения. Сегодня трудно найти предприятие, на котором нет хотя бы односегментной сети персональных компьютеров; все больше и больше появляется сетей с сотнями рабочих станций и десятками серверов, некоторые крупные организации обзаводятся частными глобальными сетями, объединяющими их филиалы, удаленные на тысячи километров. В каждом конкретном случае для создания сети были свои основания, но верно и общее утверждение: что-то в этих сетях все-таки есть.

Дейтаграммная передача

В сетях с коммутацией пакетов сегодня применяется два класса механизмов передачи пакетов:

дейтаграммная передача; виртуальные каналы.

Примерами сетей, реализующих дейтаграммный механизм передачи, являются сети Ethernet, IP и IPX. С помощью виртуальных каналов передают данные сети X.25, frame relay и ATM. Сначала мы рассмотрим базовые принципы дейтаграммного подхода.

Дейтаграммный способ передачи данных основан на том, что все передаваемые пакеты обрабатываются независимо друг от друга, пакет за пакетом. Принадлежность пакета к определенному потоку между двумя конечными узлами и двумя приложениями, работающими на этих узлах, никак не учитывается.

Выбор следующего узла — например, коммутатора Ethernet или маршрутизатора IP/IPX — происходит только на основании адреса узла назначения, содержащегося в заголовке пакета. Решение о том, какому узлу передать пришедший пакет, принимается на основе таблицы, содержащей набор адресов назначения и адресную информацию, однозначно определяющую следующий (транзитный или конечный) узел. Такие таблицы имеют разные названия — например, для сетей Ethernet они обычно называются таблицей продвижения (forwarding table), а для сетевых протоколов, таких как IP и IPX, — таблицами маршрутизации (routing table). Далее для простоты будем пользоваться термином "таблица маршрутизации" в качестве обобщенного названия такого рода таблиц, используемых для дейтаграммной передачи на основании только адреса назначения конечного узла.

В таблице маршрутизации для одного и того же адреса назначения может содержаться несколько записей, указывающих, соответственно, на различные адреса следующего маршрутизатора.
Такой подход используется для повышения производительности и надежности сети. В примере на рис. 7.4 пакеты, поступающие в маршрутизатор R1 для узла назначения с адресом N2, А2, в целях баланса нагрузки распределяются между двумя следующими маршрутизаторами — R2 и R3, что снижает нагрузку на каждый из них, а значит, уменьшает очереди и ускоряет доставку. Некоторая "размытость" путей следования пакетов с одним и тем же адресом назначения через сеть является прямым следствием принципа независимой обработки каждого пакета, присущего дейтаграммным протоколам. Пакеты, следующие по одному и тому же адресу назначения, могут добираться до него разными путями и вследствие изменения состояния сети, например отказа промежуточных маршрутизаторов.

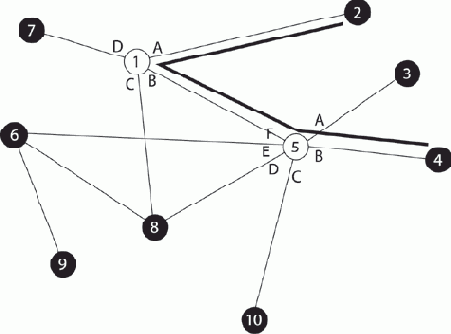

Рис. 7.4. Дейтаграммный принцип передачи пакетов.

Такая особенность дейтаграммного механизма как размытость путей следования трафика через сеть также в некоторых случаях является недостатком. Например, если пакетам определенной сессии между двумя конечными узлами сети необходимо обеспечить заданное качество обслуживания. Современные методы поддержки QoS работают эффективней, когда трафик, которому нужно обеспечить гарантии обслуживания, всегда проходит через одни и те же промежуточные узлы.

Декомпозиция задачи сетевого взаимодействия

Организация взаимодействия между устройствами сети является сложной задачей. Как известно, для решения сложных задач используется универсальный прием — декомпозиция, то есть разбиение одной задачи на несколько задач-модулей (рис. 11.1). Декомпозиция состоит в четком определении функций каждого модуля, а также порядка их взаимодействия (интерфейсов). В результате достигается логическое упрощение задачи, а, кроме того, появляется возможность модификации отдельных модулей без изменения остальной части системы.

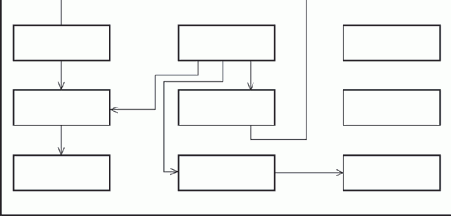

Рис. 11.1. Пример декомпозиции задачи.

При декомпозиции часто используют многоуровневый подход. Он заключается в следующем:

все множество модулей, решающих частные задачи, разбивают на группы и упорядочивают по уровням, образующим иерархию; в соответствии с принципом иерархии для каждого промежуточного уровня можно указать непосредственно примыкающие к нему соседние вышележащий и нижележащий уровни (рис. 11.2); группа модулей, составляющих каждый уровень, должна быть сформирована таким образом, чтобы все модули этой группы для выполнения своих задач обращались с запросами только к модулям соседнего нижележащего уровня; с другой стороны, результаты работы всех модулей, отнесенных к некоторому уровню, могут быть переданы только модулям соседнего вышележащего уровня.

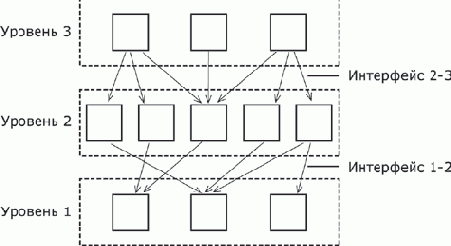

Рис. 11.2. Многоуровневый подход — создание иерархии задач.

Такая иерархическая декомпозиция задачи предполагает четкое определение функции каждого уровня и интерфейсов между уровнями. Интерфейс определяет набор функций, которые нижележащий уровень предоставляет вышележащему.
В результате иерархической декомпозиции достигается относительная независимость уровней, а значит, возможность их автономной разработки и модификации.

Средства решения задачи организации сетевого взаимодействия, конечно, тоже могут быть представлены в виде иерархически организованного множества модулей. Например, модулям нижнего уровня можно поручить вопросы, связанные с надежной передачей информации между двумя соседними узлами, а модулям следующего, более высокого, уровня — транспортировку сообщений в пределах всей сети. Очевидно, что последняя задача — организация связи двух любых, не обязательно соседних, узлов — является более общей и поэтому ее можно решить посредством многократных обращений к нижележащему уровню.

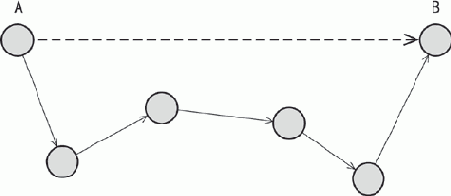

Рис. 11.3. Декомпозиция задачи связывания произвольной пары узлов на более частные задачи связывания пар соседних узлов.

Так, связывание узлов А и Б (рис. 11.3) может быть сведено к последовательному связыванию пар промежуточных смежных узлов. Таким образом, модули вышележащего уровня при решении своих задач рассматривают средства нижележащего уровня как инструмент.

Два корня сетей передачи данных

История любой отрасли науки или техники позволяет не только удовлетворить естественное любопытство, но и глубже понять сущность основных достижений в этой отрасли, а также выявить тенденции и правильно оценить перспективность тех или иных направлений развития.

Сети передачи данных, называемые также вычислительными или компьютерными сетями, являются результатом эволюции двух важнейших научно-технических отраслей современной цивилизации — компьютерных и телекоммуникационных технологий (рис.1.1):

С одной стороны, сети передачи данных представляют собой частный случай распределенных вычислительных систем, в которых группа компьютеров согласованно выполняет набор взаимосвязанных задач, обмениваясь данными в автоматическом режиме. С другой стороны, компьютерные сети могут рассматриваться как средство передачи информации на большие расстояния, для чего в них применяются методы кодирования и мультиплексирования данных, получившие развитие в различных телекоммуникационных системах.

Рис. 1.1. Эволюция компьютерных сетей на стыке вычислительной техники и телекоммуникационных технологий.

Итак,

компьютерная сеть — это набор компьютеров, связанных коммуникационной системой и снабженных соответствующим программным обеспечением, которое предоставляет пользователям сети доступ к ресурсам этого набора компьютеров; сеть могут образовывать компьютеры разных типов — небольшие микропроцессоры, рабочие станции, мини-компьютеры, персональные компьютеры или суперкомпьютеры; передачу сообщений между любой парой компьютеров сети обеспечивает коммуникационная система, которая может включать кабели, повторители, коммутаторы, маршрутизаторы и другие устройства; компьютерная сеть позволяет пользователю работать со своим компьютером, как с автономным, и добавляет к этому возможность доступа к информационным и аппаратным ресурсам других компьютеров сети.

Ethernet — пример стандартной технологии коммутации пакетов

Рассмотрим, каким образом описанные выше общие подходы к решению проблем построения сетей воплощены в наиболее популярной сетевой технологии — Ethernet. (Заметим, что мы не будем сейчас подробно рассматривать сами технологию — отложим этот важный вопрос до следующего курса, а сегодня остановимся лишь на некоторых принципиальных моментах, иллюстрирующих ряд уже рассмотренных базовых концепций.)

Сетевая технология — это согласованный набор стандартных протоколов и программно-аппаратных средств (например, сетевых адаптеров, драйверов, кабелей и разъемов), достаточный для построения вычислительной сети.

Эпитет "достаточный" подчеркивает то обстоятельство, что речь идет о минимальном наборе средств, с помощью которых можно построить работоспособную сеть. Эту сеть можно усовершенствовать, например, за счет выделения в ней подсетей, что сразу потребует кроме протоколов стандарта Ethernet применения протокола IP, а также специальных коммуникационных устройств — маршрутизаторов. Усовершенствованная сеть будет, скорее всего, более надежной и быстродействующей, но за счет надстроек над средствами технологии Ethernet, которая составила базис сети.

Термин "сетевая технология" чаще всего используется в описанном выше узком смысле, но иногда применяется и его расширенное толкование как любого набора средств и правил для построения сети, например "технология сквозной маршрутизации", "технология создания защищенного канала", "технология IP-сетей".

Протоколы, на основе которых строится сеть определенной технологии (в узком смысле), создавались специально для совместной работы, поэтому от разработчика сети не требуется дополнительных усилий по организации их взаимодействия. Иногда сетевые технологии называют базовыми технологиями, имея в виду, что на их основе строится базис любой сети. Примерами базовых сетевых технологий могут служить наряду с Ethernet такие известные технологии локальных сетей как Token Ring и FDDI, или же технологии территориальных сетей Х.25 и frame relay. Для получения работоспособной сети в этом случае достаточно приобрести программные и аппаратные средства, относящиеся к одной базовой технологии — сетевые адаптеры с драйверами, концентраторы, коммутаторы, кабельную систему и т. п., — и соединить их в соответствии с требованиями стандарта на данную технологию.

Итак, для сетевой технологии Ethernet характерны:

коммутация пакетов; типовая топология "общая шина"; плоская числовая адресация; разделяемая передающая среда.

Основной принцип, положенный в основу Ethernet, — случайный метод доступа к разделяемой среде передачи данных. В качестве такой среды может использоваться толстый или тонкий коаксиальный кабель, витая пара, оптоволокно или радиоволны (кстати, первой сетью, построенной на принципе случайного доступа к разделяемой среде, была радиосеть Aloha Гавайского университета).

В стандарте Ethernet строго зафиксирована топология электрических связей. Компьютеры подключаются к разделяемой среде в соответствии с типовой структурой "общая шина" (рис. 7.3).


С помощью разделяемой во времени шины любые два компьютера могут обмениваться данными. Управление доступом к линии связи осуществляется специальными контроллерами — сетевыми адаптерами Ethernet. Каждый компьютер, а точнее, каждый сетевой адаптер, имеет уникальный адрес. Передача данных происходит со скоростью 10 Мбит/с. Эта величина является пропускной способностью сети Ethernet.

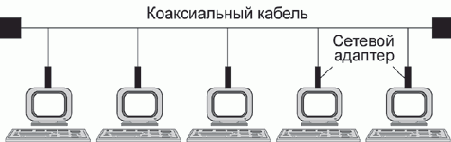

Рис. 7.3. Сеть Ethernet.

Суть случайного метода доступа состоит в следующем. Компьютер в сети Ethernet может передавать данные по сети, только если сеть свободна, то есть если никакой другой компьютер в данный момент не занимается обменом. Поэтому важной частью технологии Ethernet является процедура определения доступности среды.

После того как компьютер убедился, что сеть свободна, он начинает передачу и при этом "захватывает" среду. Время монопольного использования разделяемой среды одним узлом ограничивается временем передачи одного кадра. Кадр — это единица данных, которыми обмениваются компьютеры в сети Ethernet. Кадр имеет фиксированный формат и наряду с полем данных содержит различную служебную информацию, например адрес получателя и адрес отправителя.

Сеть Ethernet устроена так, что при попадании кадра в разделяемую среду передачи данных все сетевые адаптеры начинают одновременно принимать этот кадр. Все они анализируют адрес назначения, располагающийся в одном из начальных полей кадра, и, если этот адрес совпадает с их собственным, кадр помещается во внутренний буфер сетевого адаптера.Таким образом компьютер-адресат получает предназначенные ему данные.

Может возникнуть ситуация, когда несколько компьютеров одновременно решают, что сеть свободна, и начинают передавать информацию. Такая ситуация, называемая коллизией, препятствует правильной передаче данных по сети. В стандарте Ethernet предусмотрен алгоритм обнаружения и корректной обработки коллизий. Вероятность возникновения коллизии зависит от интенсивности сетевого трафика.

После обнаружения коллизии сетевые адаптеры, которые пытались передать свои кадры, прекращают передачу и после паузы случайной длительности пытаются снова получить доступ к среде и передать тот кадр, который вызвал коллизию.

Физическая структуризация сети

Простейшее из коммуникационных устройств — повторитель (repeator) — используется для физического соединения различных сегментов кабеля локальной сети с целью увеличения общей длины сети. Повторитель передает сигналы, приходящие из одного сегмента сети, в другие ее сегменты (рис. 8.1). Повторитель позволяет преодолеть ограничения на длину линий связи за счет улучшения качества передаваемого сигнала — восстановления его мощности и амплитуды, улучшения фронтов и т. п.

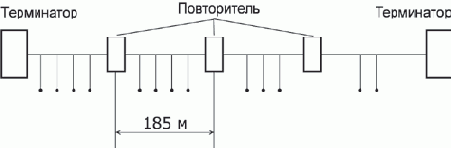

Рис. 8.1. Повторитель позволяет увеличить длину сети Ethernet.

Повторитель, который имеет несколько портов и соединяет несколько физических сегментов, часто называют концентратором (concentrator) или хабом (hub). Эти названия (hub — основа, центр деятельности) отражают тот факт, что в данном устройстве сосредоточены все связи между сегментами сети.

Использование концентраторов характерно практически для всех базовых технологий локальных сетей — Ethernet, ArcNet, Token Ring, FDDI, Fast Ethernet, Gigabit Ethernet.

Нужно подчеркнуть, что в работе любых концентраторов много общего — они повторяют сигналы, пришедшие с одного из их портов, на других своих портах. Разница состоит в том, на каких именно портах повторяются входные сигналы. Так, концентратор Ethernet повторяет входные сигналы на всех своих портах, кроме того, с которого сигналы поступают (рис. 8.2).

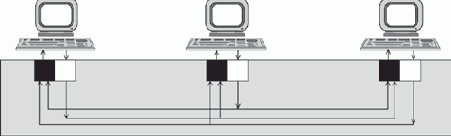

Рис. 8.2. Концентратор Ethernet.

А концентратор Token Ring (рис. 8.3) повторяет входные сигналы, поступающие с некоторого порта, только на одном порту — на том, к которому подключен следующий в кольце компьютер.

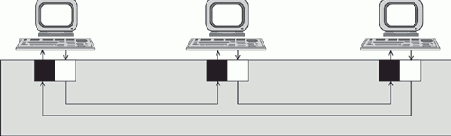

Рис. 8.3. Концентратор Token Ring.

Добавление в сеть концентратора всегда изменяет физическую топологию сети, но при этом оставляет без изменений ее логическую топологию.

Как уже было сказано, под физической топологией понимается конфигурация связей, образованных отдельными частями кабеля, а под логической — конфигурация информационных потоков между компьютерами сети. Во многих случаях физическая и логическая топологии сети совпадают. Например, сеть, представленная на рис. 8.4 а, имеет физическую топологию "кольцо". Компьютеры такой сети получают доступ к кабелям кольца за счет передачи друг другу специального кадра — маркера, причем этот маркер также передается последовательно от компьютера к компьютеру в том же порядке, в котором компьютеры образуют физическое кольцо, то есть компьютер A передает маркер компьютеру B, компьютер B — компьютеру С и т. д.

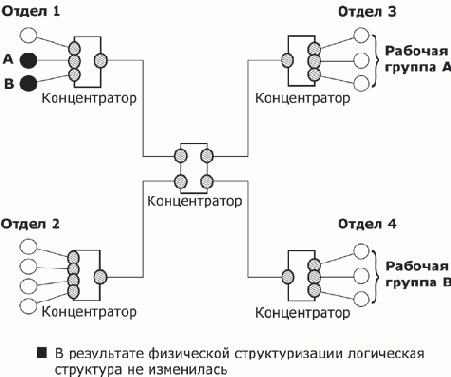

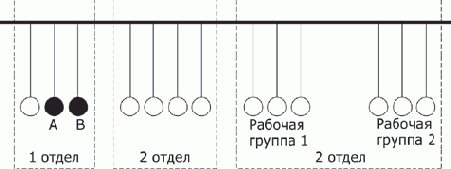

Сеть, показанная на рис. 8.4б, демонстрирует пример несовпадения физической и логической топологии. Физически компьютеры соединены по топологии "общая шина". Доступ же к шине происходит не по алгоритму случайного доступа, применяемому в технологии Ethernet, а путем передачи маркера в кольцевом порядке: от компьютера A — компьютеру B, от компьютера B — компьютеру С и т. д. Здесь порядок передачи маркера уже не повторяет физические связи, а определяется логическим конфигурированием драйверов сетевых адаптеров. Ничто не мешает настроить сетевые адаптеры и их драйверы так, чтобы компьютеры образовали кольцо в другом порядке, например: В, А, С... При этом физическая структура сети не изменяется.

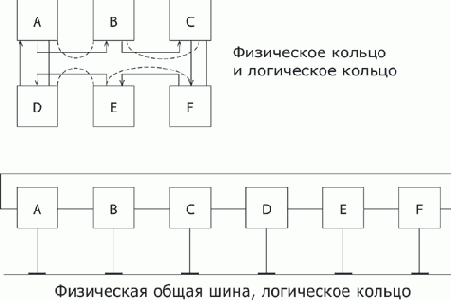

Рис. 8.4. а) логическая и физическая структуры сети совпадают
б) логическая структура не совпадает с физической.

Другим примером несовпадения физической и логической топологий сети является уже рассмотренная сеть на рис. 8.2 Концентратор Ethernet поддерживает в сети физическую топологию "звезда". Однако логическая топология сети осталась без изменений — это "общая шина". Так как концентратор повторяет данные, пришедшие с любого порта, на всех остальных портах, то они появляются на всех физических сегментах сети одновременно, как и в сети с физической общей шиной. Логика доступа к сети не меняется: все компоненты алгоритма случайного доступа — определение незанятости среды, захват среды, распознавание и отработка коллизий — остаются в силе.

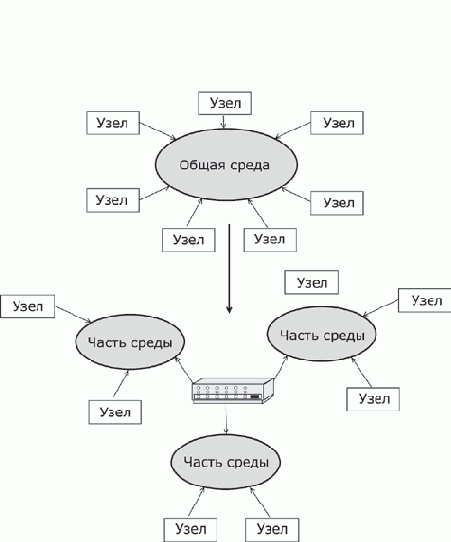

Физическая структуризация сети с помощью концентраторов полезна не только для увеличения расстояния между узлами сети, но и для повышения ее надежности. Например, если какой-либо компьютер сети Ethernet с физической общей шиной из-за сбоя начинает непрерывно передавать данные по общему кабелю, то вся сеть выходит из строя, и остается только одно — вручную отсоединить сетевой адаптер этого компьютера от кабеля. В сети Ethernet, построенной с использованием концентратора, эта проблема может быть решена автоматически — концентратор отключает свой порт, если обнаруживает, что присоединенный к нему узел слишком долго монопольно занимает сеть. Концентратор может блокировать некорректно работающий узел и в других случаях, выполняя роль некоторого управляющего узла.

<
/td>

Физический уровень

Физический уровень (Physical layer) имеет дело с передачей битов по физическим каналам связи, таким, как коаксиальный кабель, витая пара, оптоволоконный кабель или цифровой территориальный канал. К этому уровню имеют отношение характеристики физических сред передачи данных, такие как полоса пропускания, помехозащищенность, волновое сопротивление и другие. На этом же уровне определяются характеристики электрических сигналов, передающих дискретную информацию, такую как крутизна фронтов импульсов, уровни напряжения или тока передаваемого сигнала, тип кодирования, скорость передачи сигналов. Кроме того, здесь стандартизируются типы разъемов и назначение каждого контакта.

Физический уровень:

передача битов по физическим каналам; формирование электрических сигналов; кодирование информации; синхронизация; модуляция.

Реализуется аппаратно.

Функции физического уровня реализуются во всех устройствах, подключенных к сети. Со стороны компьютера функции физического уровня выполняются сетевым адаптером или последовательным портом.

Примером протокола физического уровня может служить спецификация 10Base-T технологии Ethernet, которая определяет в качестве используемого кабеля неэкранированную витую пару категории 3 с волновым сопротивлением 100 Ом, разъем RJ-45, максимальную длину физического сегмента 100 метров, манчестерский код для представления данных в кабеле, а также некоторые другие характеристики среды и электрических сигналов.

Функциональные роли компьютеров в сети

В зависимости от того, как распределены функции между компьютерами сети, они могут выступать в трех разных ролях:

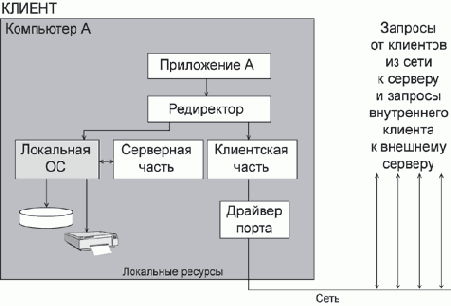

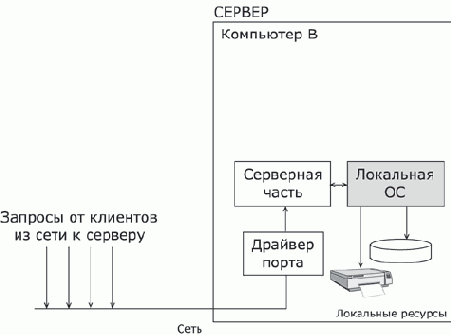

Рис. 9.2. Компьютер, занимающийся исключительно обслуживанием запросов других компьютеров, играет роль выделенного сервера сети.

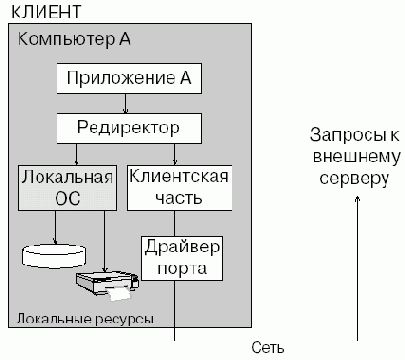

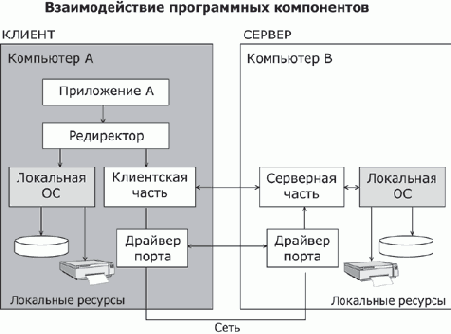

Рис. 9.3. Компьютер, обращающийся с запросами к ресурсам другой машины, играет роль узла-клиента.

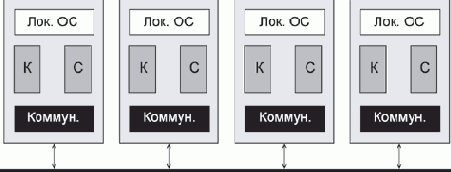

Рис. 9.4. Компьютер, совмещающий функции клиента и сервера, является одноранговым узлом.

Очевидно, что сеть не может состоять только из клиентских или только из серверных узлов.

Сеть может быть построена по одной из трех схем:

сеть на основе одноранговых узлов — одноранговая сеть; сеть на основе клиентов и серверов — сеть с выделенными серверами; сеть, включающая узлы всех типов — гибридная сеть.

Каждая из этих схем имеет свои достоинства и недостатки, определяющие их области применения.

Хронологическая последовательность важнейших событий в истории развития компьютерных сетей

Первые ламповые компьютеры	Начало 40-х
Первые компьютеры на полупроводниковых схемах (транзисторах)	Середина 50-х
Первые компьютеры на интегральных схемах. Первые мультипрограммные ОС	Середина 60-х
Первые глобальные связи компьютеров	Конец 60-х
Начало передач по телефонным сетям голоса в цифровой форме	Конец 60-х
Появление больших интегральных схем. Первые мини-компьютеры	Начало 70-х
Первые нестандартные локальные сети	Начало 70-х
Создание сетевой архитектуры IBM SNA	1974
Создание технологии Х.25	1974
Появление персональных компьютеров	Начало 80-х
Создание Internet в современном виде. Установка на всех узлах стека TCP/IP	Начало 80-х
Появление стандартных технологий локальных сетей	Ethernet – 1980 Token Ring – 1985 FDDI – 1989
Начало коммерческого использования Internet	Конец 80-х
Изобретение Web	1991

Информационные центры

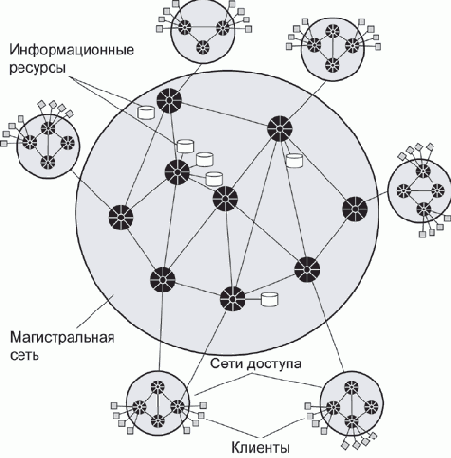

Информационные центры/центры управления сервисами — это собственные информационные ресурсы сети, на основе которых осуществляется обслуживание пользователей. В таких центрах может храниться информация двух типов:

пользовательская информация, то есть те данные, которые непосредственно интересуют пользователей сети; вспомогательная служебная информация, позволяющая предоставлять пользователям некоторые услуги.

Примером информационных ресурсов первого типа могут служить Web-порталы, на которых расположена разнообразная справочная информация и новости, информация электронных магазинов и т.п. В телефонных сетях роль таких центров играют службы экстренного вызова (например, милиции, скорой помощи) и справочные службы различных организаций и предприятий — вокзалов, аэропортов, магазинов и т.п. В телевизионных сетях такими центрами являются телестудии, поставляющие "живую" картинку или же воспроизводящие ранее записанные сюжеты или фильмы.

К ресурсам второго типа относятся, например, различные системы аутентификации и авторизации пользователей, с помощью которых организация, владеющая сетью, проверяет права пользователей на получение тех или иных услуг; системы биллинга, которые в коммерческих сетях подсчитывают плату за предоставленные услуги; базы данных учетной информации пользователей, хранящие имена и пароли, а также перечни услуг, на которые подписан каждый пользователь. В телефонных сетях существуют центры управления сервисами (Services Control Point, SCP), где установлены компьютеры, на которых хранятся программы нестандартной обработки телефонных вызовов пользователей, например вызовов бесплатных справочных служб коммерческих предприятий (так называемые службы 800) или вызовов при проведении телеголосования. Еще одним из распространенных видов вспомогательного информационного центра является централизованная система управления сетью, которая представляет собой программное обеспечение, работающее на одном или нескольких компьютерах.

Естественно, у сетей каждого типа имеется много особенностей, тем не менее, их структура в целом соответствует описанной выше. В то же время, в зависимости от назначения и размера сети, некоторые составляющие обобщенной структуры могут в ней отсутствовать или же иметь несущественное значение. Например, в небольшой локальной компьютерной сети нет ярко выраженных сетей доступа и магистрали — они сливаются в общую достаточно простую структуру. В корпоративной сети, как правило, система биллинга отсутствует, так как услуги сотрудникам предприятия оказываются не на коммерческой основе. В некоторых телефонных сетях могут отсутствовать информационные центры, а в телевизионных сеть доступа приобретает вид распределительной сети, так как информация в ней распространяется только в одном направлении — из сети к абонентам.

<
/td>

Инфраструктура

Кроме субъективных и правовых причин, на формирование набора предлагаемых оператором услуг оказывает влияние материально-технический фактор, так как для предоставления определенной услуги оператор должен владеть соответствующей аппаратно-программной инфраструктурой. Так, для оказания услуг по аренде каналов оператор должен иметь в своем распоряжении транспортную сеть — например, первичную сеть PDH/SDH или же сеть с коммутацией каналов, такую как ISDN. Для оказания информационных Web-услуг он должен создать собственный сайт, который должен быть соединен с Internet, чтобы пользователи Internet могли получить доступ к нему.

В тех случаях, когда у оператора отсутствует необходимая инфраструктура для оказания некоторой услуги, он может воспользоваться услугами другого оператора, на основе которых требуемая услуга может быть сконструирована. Например, для создания общедоступного Web-сайта электронной коммерции оператор связи может не иметь собственной IP-сети, соединенной с Internet. Для этого ему достаточно только создать информационное наполнение сайта и поместить его на компьютере другого оператора, сеть которого имеет подключение к Internet. Аренда физических каналов связи для создания собственной телефонной или компьютерной сети является другим типичным примером предоставления услуг при отсутствии одного из элементов аппаратно-программной инфраструктуры.

Оператора, который предоставляет услуги другим операторам связи, часто называют оператором операторов (carrier of carriers).

Физические каналы связи и другие элементы первичной транспортной инфраструктуры играют ключевую роль в предоставлении любых коммуникационных услуг, так как без них передача информации становится просто невозможной. Собственно, от наличия или отсутствия собственной транспортной инфраструктуры зависит и название предприятия, оказывающего информационно-коммуникационные услуги — традиционное "оператор связи" или новое "провайдер (поставщик) услуг". Хотя каждый оператор связи, безусловно, оказывает услуги своим клиентам, то есть является провайдером услуг, в этих терминах есть некоторая разница. Говоря "оператор связи", обычно подчеркивают то обстоятельство, что компания владеет собственной транспортной инфраструктурой, поддерживает ее функционирование и на этой основе предоставляет услуги. Обычно традиционный оператор связи в первую очередь оказывает низкоуровневые транспортные услуги — простую передачу трафика (телефонного или данных) между географическими пунктами без его дополнительной обработки. Когда же говорят "провайдер услуг", то акцент делается на том, что предприятие оказывает новые высокоуровневые услуги, например доступ в Internet, размещение в своей сети информационных ресурсов (Web-сайты, базы данных предприятий), но не обязательно владеет собственной развитой транспортной инфраструктурой, так как часто для их эффективной реализации достаточно арендованных сетевых ресурсов.

Источники стандартов

Работы по стандартизации вычислительных сетей ведутся большим количеством организаций.

В зависимости от статуса организаций различают следующие виды стандартов:

стандарты отдельных фирм (например, стек протоколов DECnet компании Digital Equipment или графический интерфейс OPEN LOOK для Unix-систем компании Sun); стандарты специальных комитетов и объединений, создаваемых несколькими фирмами, например стандарты технологии ATM, разрабатываемые специально созданным объединением ATM Forum, насчитывающим около 100 коллективных участников, или стандарты союза Fast Ethernet Alliance по разработке стандартов 100 Мбит Ethernet; национальные стандарты, например стандарт FDDI, один из многочисленных стандартов, разработанных Американским национальным институтом стандартов (ANSI), или стандарты безопасности для операционных систем, разработанные Национальным центром компьютерной безопасности (NCSC) Министерства обороны США; международные стандарты, например модель и стек коммуникационных протоколов Международной организации по стандартизации (ISO), многочисленные стандарты Международного союза электросвязи (ITU), в том числе стандарты на сети с коммутацией пакетов X.25, сети frame relay, ISDN, модемы и многие другие.

Некоторые стандарты, непрерывно развиваясь, могут переходить из одной категории в другую. В частности, фирменные стандарты на продукцию, получившую широкое распространение, обычно становятся международными стандартами де-факто, так как вынуждают производителей из разных стран следовать фирменным стандартам, чтобы обеспечить совместимость своих изделий с этими популярными продуктами.
Например, из- за феноменального успеха персонального компьютера компании IBM фирменный стандарт на архитектуру IBM PC стал международным стандартом де-факто.

Более того, ввиду широкого распространения некоторые фирменные стандарты становятся основой для национальных и международных стандартов де-юре. Например, стандарт Ethernet, первоначально разработанный компаниями Digital Equipment, Intel и Xerox, через некоторое время и в несколько измененном виде был принят как национальный стандарт IEEE 802.3, а затем организация ISO утвердила его в качестве международного стандарта ISO 8802.3.

Далее приводятся краткие сведения об организациях, наиболее активно и успешно занимающихся разработкой стандартов в области вычислительных сетей.

Международная организация по стандартизации (International Organization for Standardization, ISO, часто называемая также International Standards Organization) представляет собой ассоциацию ведущих национальных организаций по стандартизации разных стран. Главным достижением ISO стала модель взаимодействия открытых систем OSI, которая в настоящее время является концептуальной основой стандартизации в области вычислительных сетей. В соответствии с моделью OSI этой организацией был разработан стандартный стек коммуникационных протоколов OSI.

Международный союз электросвязи (International Telecommunications Union, ITU) — организация, которая в настоящее время является специализированным органом Организации Объединенных Наций. Наиболее значительную роль в стандартизации вычислительных сетей играет постоянно действующий в рамках этой организации Международный консультативный комитет по телефонии и телеграфии (МККТТ) (Consultative Committee on International Telegraphy and Telephony, CCITT).


В результате проведенной в 1993 году реорганизации ITU CCITT несколько изменил направление своей деятельности и сменил название — теперь он называется сектором телекоммуникационной стандартизации ITU (ITU Telecommunication Standardization Sector, ITU-T). Основу деятельности ITU-T составляет разработка международных стандартов в области телефонии, телематических служб (электронной почты, факсимильной связи, телетекста, телекса и т. д.), передачи данных, аудио- и видеосигналов. За годы своей деятельности ITU-T выпустил огромное количество рекомендаций-стандартов. Свою работу ITU-T строит на изучении опыта различных организаций, а также на результатах собственных исследований. Раз в четыре года издаются труды ITU-T в виде так называемой "Книги", которая на самом деле представляет собой целый набор обычных книг, сгруппированных в выпуски, которые, в свою очередь, объединяются в тома. Каждый том и выпуск содержат логически взаимосвязанные рекомендации. Например, том III Синей Книги содержит рекомендации для цифровых сетей с интеграцией услуг (ISDN), а весь том VIII (за исключением выпуска VIII.1, который содержит рекомендации серии V для передачи данных по телефонной сети) посвящен рекомендациям серии Х: Х.25 для сетей с коммутацией пакетов, X.400 для систем электронной почты, X.500 для глобальной справочной службы и многим другим.

Институт инженеров по электротехнике и радиоэлектронике (Institute of Electrical and Electronics Engineers, IEEE) — национальная организация США, определяющая сетевые стандарты.


В 1981 году рабочая группа 802 этого института сформулировала основные требования, которым должны удовлетворять локальные вычислительные сети. Группа 802 определила множество стандартов, из них самыми известными являются стандарты 802.1, 802.2, 802.3 и 802.5, которые описывают общие понятия, используемые в области локальных сетей, а также стандарты на два нижних уровня сетей Ethernet и Token Ring.

Европейская ассоциация производителей компьютеров (European Computer Manufacturers Association, ECMA) — некоммерческая организация, активно сотрудничающая с ITU-T и ISO, занимается разработкой стандартов и технических обзоров, относящихся к компьютерной и коммуникационной технологиям. Известна своим стандартом ЕСМА-101, используемым при передаче отформатированного текста и графических изображений с сохранением оригинального формата.

Ассоциация производителей компьютеров и оргтехники (Computer and Business Equipment Manufacturers Association, CBEMA) — организация американских производителей аппаратного обеспечения; аналогична европейской ассоциации ЕКМА; участвует в разработке стандартов на обработку информации и соответствующее оборудование.

Ассоциация электронной промышленности (Electronic Industries Association, EIA) — промышленно-торговая группа производителей электронного и сетевого оборудования; является национальной коммерческой ассоциацией США; проявляет значительную активность в разработке стандартов для проводов, коннекторов и других сетевых компонентов. Ее наиболее известный стандарт — RS-232С.



Министерство обороны США (Department of Defense, DoD) имеет многочисленные подразделения, занимающиеся созданием стандартов для компьютерных систем. Одной из самых известных разработок DoD является стек транспортных протоколов TCP/IP.

Американский национальный институт стандартов (American National Standards Institute, ANSI). Эта организация представляет США в Международной организации по стандартизации ISO. Комитеты ANSI занимаются разработкой стандартов в различных областях вычислительной техники. Так, комитет ANSI Х3Т9.5 совместно с компанией IBM осуществляет стандартизацию локальных сетей крупных ЭВМ (архитектура сетей SNA). Известный стандарт FDDI также является результатом деятельности этого комитета ANSI. В области микрокомпьютеров ANSI разрабатывает стандарты на языки программирования, интерфейс SCSI. ANSI разработал рекомендации по переносимости для языков С, FORTRAN, COBOL.

Эволюция сетевых операционных систем

Однако и "дружественный" интерфейс, и сетевые функции появились у операционных систем персональных компьютеров не сразу. Первая версия наиболее популярной операционной системы раннего этапа развития персональных компьютеров — MS-DOS компании Microsoft — не предоставляла таких возможностей. Недостающие функции для MS-DOS и подобных ей ОС компенсировались внешними программами, предоставлявшими пользователю удобный графический интерфейс (например, Norton Commander) или средства тонкого управления дисками (например, PC Tools). Наибольшее влияние на развитие программного обеспечения для персональных компьютеров оказала операционная среда Windows компании Microsoft, представлявшая собой надстройку над MS-DOS.

Вместе с версией MS-DOS 3.1 в 1984 году компания Microsoft выпустила продукт Microsoft Networks, который обычно называют MS-NET. Некоторые концепции, заложенные в MS-NET, такие как введение в структуру базовых сетевых компонентов — редиректора и сетевого сервера, успешно перешли в более поздние сетевые продукты Microsoft: LAN Manager, Windows for Workgroups, а затем и в Windows NT.

Иной путь выбрали разработчики Novell. Они изначально сделали ставку на создание операционной системы со встроенными сетевыми функциями и добились на этом пути больших успехов. Сетевые операционные системы NetWare производства Novell на долгое время стали эталоном производительности, надежности и защищенности для локальных сетей.

В 1987 г. в результате совместных усилий Microsoft и IBM появилась первая многозадачная операционная система для персональных компьютеров с процессором Intel 80286, в полной мере использующая возможности защищенного режима — OS/2.

Сетевые разработки компаний Microsoft и IBM привели к появлению NetBIOS — очень популярного транспортного протокола и одновременно интерфейса прикладного программирования для локальных сетей, нашедшего применение практически во всех сетевых операционных системах для персональных компьютеров. Этот протокол и сегодня применяется для создания небольших локальных сетей.

Не очень удачная судьба OS/2 не позволила системам LAN Manager и LAN Server захватить заметную долю рынка, но принципы работы этих сетевых систем во многом нашли отражение в более успешной Microsoft Windows NT, содержащей встроенные сетевые компоненты (некоторые из них имеют приставку LM — от LAN Manager).

На персональные компьютеры устанавливались специально для них разработанные операционные системы, подобные MS-DOS, NetWare и OS/2, а также адаптировались существующие ОС. Появление процессоров Intel 80286 и особенно 80386 с поддержкой мультипрограммирования позволило перенести на платформу персональных компьютеров ОС Unix. Наиболее известной системой этого типа была версия Unix компании Santa Cruz Operation (SCO Unix).

В 90-е годы практически все операционные системы, занимающие заметное место на рынке, стали сетевыми. Сетевые функции сегодня встраиваются в ядро ОС и являются его неотъемлемой частью. Операционные системы получили средства для работы со всеми основными технологиями локальных (Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, ATM) и глобальных (X.25, frame relay, ISDN, ATM) сетей, а также средства для создания составных сетей (IP, IPX, AppleTalk, RIP, OSPF, NLSP).


В операционных системах используются средства мультиплексирования нескольких стеков протоколов, что позволяет компьютерам поддерживать сетевую работу с разнородными клиентами и серверами. Появились специализированные ОС, предназначенные исключительно для выполнения коммуникационных задач. Например, сетевая операционная система IOS компании Cisco Systems, работающая в маршрутизаторах, организует в мультипрограммном режиме выполнение набора программ, каждая из которых реализует один из коммуникационных протоколов.

Во второй половине 90-х годов все производители операционных систем резко усилили поддержку средств работы с Internet (кроме производителей Unix-систем, в которых эта поддержка всегда была существенной). Кроме самого стека TCP/IP в комплект поставки начали включать утилиты, реализующие такие популярные сервисы Internet как telnet, ftp, DNS и Web. Влияние Internet проявилось и в том, что компьютер превратился из вычислительного устройства в средство коммуникаций с развитыми вычислительными возможностями.

На современном этапе развития операционных систем на передний план вышли средства обеспечения безопасности. Это обусловлено возросшей ценностью информации, обрабатываемой компьютерами, а также повышенным уровнем риска, связанного с передачей данных по сетям, особенно по общедоступным, таким как Internet. Многие операционные системы обладают сегодня развитыми средствами защиты информации, основанными на шифровании данных, аутентификации и авторизации.

Современным операционным системам присуща многоплатформенность, то есть способность работать на компьютерах различного типа.


Многие операционные системы имеют специальные версии для поддержки кластерных архитектур, обеспечивающих высокую производительность и отказоустойчивость. Исключение пока составляет ОС NetWare, все версии которой разработаны для платформы Intel, а реализация функций NetWare в виде оболочки для других ОС, например NetWare for AIX, успеха не имела.

В последние годы получила дальнейшее развитие тенденция повышения удобства работы с компьютером. Эффективность работы пользователя становится основным фактором, определяющим эффективность вычислительной системы в целом. Усилия человека не должны тратиться на настройку параметров вычислительного процесса, как это происходило в ОС предыдущих поколений. Например, в системах пакетной обработки для мэйнфреймов каждый пользователь должен был с помощью языка управления заданиями определить большое количество параметров, относящихся к организации вычислительных процессов в компьютере. Так, для системы OS/360 язык управления заданиями JCL предусматривал возможность определения пользователем более 40 параметров, среди которых были приоритет задания, требования к основной памяти, предельное время выполнения задания, перечень используемых устройств ввода-вывода и режимы их работы.

Современная операционная система берет на себя выбор параметров операционной среды, с помощью различных адаптивных алгоритмов. Например, тайм-ауты в коммуникационных протоколах часто определяются в зависимости от условий работы сети. Распределение оперативной памяти между процессами осуществляется автоматически с помощью механизмов виртуальной памяти в зависимости от активности этих процессов и информации о частоте использования ими той или иной страницы.


Мгновенные приоритеты процессов определяются динамически в зависимости от предыстории, включающей, например, время нахождения процесса в очереди, процент использования выделенного кванта времени, интенсивность ввода-вывода и т. п. Даже в процессе установки большинство ОС предлагают режим выбора параметров по умолчанию, который гарантирует пусть не оптимальное, но всегда приемлемое качество работы систем.

Постоянно повышается удобство интерактивной работы с компьютером путем включения в операционную систему развитых графических интерфейсов, использующих наряду с графикой звук и видео. Это особенно важно для превращения компьютера в терминал новой общедоступной сети, которой постепенно становится Internet, так как для массового пользователя терминал должен быть по простоте испльзования подобен телефонному аппарату. Пользовательский интерфейс операционной системы становится все более интеллектуальным, он направляет действия человека в типовых ситуациях и выполняет многие задачи автоматически.

Уровень удобства в работе с ресурсами, которые сегодня предоставляют пользователям, администраторам и разработчикам приложений операционные системы изолированных компьютеров, для сетевых операционных систем является только заманчивой перспективой. Пока же пользователи и администраторы сети тратят значительное время на попытки выяснить, где находится тот или иной ресурс, а разработчики сетевых приложений прилагают много усилий для определения местоположения данных и программных модулей в сети.Операционные системы будущего должны обеспечить высокий уровень прозрачности сетевых ресурсов, взяв на себя задачу организации распределенных вычислений, превратив сеть в виртуальный компьютер. Именно такой смысл вкладывают в лаконичный лозунг "Сеть — это компьютер" специалисты компании Sun, но чтобы претворить лозунг в жизнь, разработчикам операционных систем предстоит пройти еще долгий путь.

Качество обслуживания

Качество обслуживания (Quality of Service, QoS) определяет количественные оценки вероятности того, что сеть будет передавать определенный поток данных между двумя узлами в соответствии с потребностями приложения или пользователя.

Например, при передаче голосового трафика через сеть под качеством обслуживания чаще всего понимают гарантии того, что голосовые пакеты будут доставляться сетью с задержкой не более N мс, при этом вариация задержки не превысит M мс, и эти характеристики станут выдерживаться сетью с вероятностью 0,95 на определенном временном интервале. То есть приложению, которое передает голосовой трафик, важно, чтобы сеть гарантировала соблюдение именно этого приведенного выше набора характеристик качества обслуживания. Файловому сервису нужны гарантии средней полосы пропускания и расширения ее на небольших интервалах времени до некоторого максимального уровня для быстрой передачи пульсаций. В идеале сеть должна гарантировать особые параметры качества обслуживания, сформулированные для каждого отдельного приложения. Однако по понятным причинам разрабатываемые и уже существующие механизмы QoS ограничиваются решением более простой задачи — гарантированием неких усредненных требований, заданных для основных типов приложений.

Чаще всего параметры, фигурирующие в разнообразных определениях качества обслуживания, регламентируют следующие показатели работы сети:

пропускная способность; задержки передачи пакетов; уровень потерь и искажений пакетов.

Качество обслуживания гарантируется для некоторого потока данных. Напомним, что поток данных — это последовательность пакетов, имеющих некоторые общие признаки, например адрес узла-источника, информация, идентифицирующая тип приложения (номер порта TCP/UDP) и т. п. К потокам применимы такие понятия, как агрегирование и дифференцирование. Так, поток данных от одного компьютера может быть представлен как совокупность потоков от разных приложений, а потоки от компьютеров одного предприятия агрегированы в один поток данных абонента некоторого провайдера услуг.

Механизмы поддержки качества обслуживания сами по себе не создают пропускной способности. Сеть не может дать больше того, что имеет. Так что фактическая пропускная способность каналов связи и транзитного коммуникационного оборудования — это ресурсы сети, являющиеся отправной точкой для работы механизмов QoS. Механизмы QoS только управляют распределением имеющейся пропускной способности в соответствии с требованиями приложений и настройками сети. Самый очевидный способ перераспределения пропускной способности сети состоит в управлении очередями пакетов.

Поскольку данные, которыми обмениваются два конечных узла, проходят через некоторое количество промежуточных сетевых устройств, таких как концентраторы, коммутаторы и маршрутизаторы, то поддержка QoS требует взаимодействия всех сетевых элементов на пути трафика, то есть "из-конца-в-конец" ("end-to-end", "e2e"). Любые гарантии QoS настолько соответствуют действительности, насколько их обеспечивает наиболее "слабый" элемент в цепочке между отправителем и получателем. Поэтому нужно четко понимать, что поддержка QoS только в одном сетевом устройстве, пусть даже и магистральном, может лишь весьма незначительно улучшить качество обслуживания или же совсем не повлиять на параметры QoS.

Реализация в компьютерных сетях механизмов поддержки QoS является сравнительно новой тенденцией. Долгое время компьютерные сети существовали без таких механизмов, и это объясняется в основном двумя причинами. Во-первых, большинство приложений, выполняемых в сети, были «нетребовательными», то есть для таких приложений задержки пакетов или отклонения средней пропускной способности в достаточно широком диапазоне не приводили к значительной потере функциональности. Примерами «нетребовательных» приложений являются наиболее распространенные в сетях 80-х годов приложения электронной почты или удаленного копирования файлов.

Во-вторых, сама пропускная способность 10-мегабитных сетей Ethernet во многих случаях не была дефицитом. Так, разделяемый сегмент Ethernet, к которому было подключено 10-20 компьютеров, изредка копирующих небольшие текстовые файлы, объем которых не превышает несколько сотен килобайт, позволял трафику каждой пары взаимодействующих компьютеров пересекать сеть так быстро, как требовалось породившим этот трафик приложениям.

В результате большинство сетей работало с тем качеством транспортного обслуживания, которое обеспечивало потребности приложений. Правда, никаких гарантий относительно контроля задержек пакетов или пропускной способности, с которой пакеты передаются между узлами, в определенных пределах эти сети не давали. Более того, при временных перегрузках сети, когда значительная часть компьютеров одновременно начинала передавать данные с максимальной скоростью, задержки и пропускная способность становились такими, что работа приложений давала сбой — шла слишком медленно, с разрывами сессий и т. п.

Существует два основных подхода к обеспечению качества работы сети. Первый состоит в том, что сеть гарантирует пользователю соблюдение некоторой числовой величины показателя качества обслуживания. Например, сети frame relay и ATM могут гарантировать пользователю заданный уровень пропускной способности. При втором подходе (best effort) сеть старается по возможности более качественно обслужить пользователя, но ничего при этом не гарантирует.

Транспортный сервис, который предоставляли такие сети, получил название "best effort", то есть сервис "с максимальными усилиями" (или "по возможности"). Сеть старается обработать поступающий трафик как можно быстрее, но при этом никаких гарантий относительно результата не дает. Примерами может служить большинство технологий, разработанных в 80-е годы: Ethernet, Token Ring, IP, X.25. Сервис "с максимальными усилиями" основан на некотором справедливом алгоритме обработки очередей, возникающих при перегрузках сети, когда в течение некоторого времени скорость поступления пакетов в сеть превышает скорость продвижения этих пакетов. В простейшем случае алгоритм обработки очереди рассматривает пакеты всех потоков как равноправные и продвигает их в порядке поступления (First In — First Out, FIFO). В том случае, когда очередь становится слишком большой (не умещается в буфере), проблема решается простым отбрасыванием новых поступающих пакетов.

Очевидно, что сервис "с максимальными усилиями" обеспечивает приемлемое качество обслуживания только в тех случаях, когда производительность сети намного превышает средние потребности, то есть является избыточной. В такой сети пропускная способность достаточна даже для поддержания трафика пиковых периодов нагрузки. Также очевидно, что такое решение не экономично — по крайней мере, по отношению к пропускным способностям сегодняшних технологий и инфраструктур, особенно для глобальных сетей. Тем не менее, построение сетей с избыточной пропускной способностью, будучи самым простым способом обеспечения нужного уровня качества обслуживания, иногда применяется на практике. Например, некоторые провайдеры услуг сетей TCP/IP предоставляют гарантию качественного обслуживания, постоянно поддерживая определенный уровень превышения пропускной способности своих магистралей по сравнению с потребностями клиентов.

В условиях, когда многие механизмы поддержки качества обслуживания только разрабатываются, использование для этих целей избыточной пропускной способности часто оказывается единственно возможным, хотя и временным решением.

<
/td>

Канальный уровень

На физическом уровне просто пересылаются биты. При этом не учитывается, что в тех сетях, в которых линии связи используются (разделяются) попеременно несколькими парами взаимодействующих компьютеров, физическая среда передачи может быть занята. Поэтому одной из задач канального уровня (Data Link layer) является проверка доступности среды передачи. Другая задача канального уровня — реализация механизмов обнаружения и коррекции ошибок. Для этого на канальном уровне биты группируются в наборы, называемые кадрами (frames). Канальный уровень обеспечивает корректность передачи каждого кадра помещая специальную последовательность бит в начало и конец каждого кадра, для его выделения, а также вычисляет контрольную сумму, обрабатывая все байты кадра определенным способом, и добавляет контрольную сумму к кадру. Когда кадр приходит по сети, получатель снова вычисляет контрольную сумму полученных данных и сравнивает результат с контрольной суммой из кадра. Если они совпадают, кадр считается правильным и принимается. Если же контрольные суммы не совпадают, то фиксируется ошибка. Канальный уровень может не только обнаруживать ошибки, но и исправлять их за счет повторной передачи поврежденных кадров. Необходимо отметить, что функция исправления ошибок для канального уровня не является обязательной, поэтому в некоторых протоколах этого уровня она отсутствует, например в Ethernet и frame relay.

Функции канального уровня

Надежная доставка пакета:

Между двумя соседними станциями в сети с произвольной топологией. Между любыми станциями в сети с типовой топологией:

проверка доступности разделяемой среды; выделение кадров из потока данных, поступающих по сети; формирование кадров при отправке данных; подсчет и проверка контрольной суммы.

Реализуются программно-аппаратно.

В протоколах канального уровня, используемых в локальных сетях, заложена определенная структура связей между компьютерами и способы их адресации. Хотя канальный уровень и обеспечивает доставку кадра между любыми двумя узлами локальной сети, он это делает только в сети с определенной топологией связей, именно той топологией, для которой он был разработан. К таким типовым топологиям, поддерживаемым протоколами канального уровня локальных сетей, относятся "общая шина", "кольцо" и "звезда", а также структуры, полученные из них с помощью мостов и коммутаторов. Примерами протоколов канального уровня являются протоколы Ethernet, Token Ring, FDDI, 100VG-AnyLAN.

В локальных сетях протоколы канального уровня используются компьютерами, мостами, коммутаторами и маршрутизаторами. В компьютерах функции канального уровня реализуются совместными усилиями сетевых адаптеров и их драйверов.

В глобальных сетях, которые редко обладают регулярной топологией, канальный уровень часто обеспечивает обмен сообщениями только между двумя соседними компьютерами, соединенными индивидуальной линией связи. Примерами протоколов "точка-точка" (как часто называют такие протоколы) могут служить широко распространенные протоколы PPP и LAP-B. В таких случаях для доставки сообщений между конечными узлами через всю сеть используются средства сетевого уровня. Именно так организованы сети X.25. Иногда в глобальных сетях функции канального уровня в чистом виде выделить трудно, так как в одном и том же протоколе они объединяются с функциями сетевого уровня. Примерами такого подхода могут служить протоколы технологий ATM и frame relay.

В целом канальный уровень представляет собой весьма мощный набор функций по пересылке сообщений между узлами сети. В некоторых случаях протоколы канального уровня оказываются самодостаточными транспортными средствами, и тогда поверх них могут работать непосредственно протоколы прикладного уровня или приложения, без привлечения средств сетевого и транспортного уровней. Например, существует реализация протокола управления сетью SNMP непосредственно поверх Ethernet, хотя стандартно этот протокол работает поверх сетевого протокола IP и транспортного протокола UDP. Естественно, что применение такой реализации будет ограниченным — она не подходит для составных сетей разных технологий, например Ethernet и X.25, и даже для такой сети, в которой во всех сегментах применяется Ethernet, но между сегментами существуют петлевидные связи. А вот в двухсегментной сети Ethernet, объединенной мостом, реализация SNMP над канальным уровнем будет вполне работоспособна.

Тем не менее, для обеспечения качественной транспортировки сообщений в сетях любых топологий и технологий функций канального уровня оказывается недостаточно, поэтому в модели OSI решение этой задачи возлагается на два следующих уровня — сетевой и транспортный.

Канальный уровень обеспечивает передачу пакетов данных, поступающих от протоколов верхних уровней, узлу назначения, адрес которого также указывает протокол верхнего уровня. Протоколы канального уровня оформляют переданные им пакеты в кадры собственного формата, помещая указанный адрес назначения в одно из полей такого кадра, а также сопровождая кадр контрольной суммой. Протокол канального уровня имеет локальный смысл, он предназначен для доставки кадров данных, как правило, в пределах сетей с простой топологией связей и однотипной или близкой технологией, например в односегментных сетях Ethernet или же в многосегментных сетях Ethernet и Token Ring иерархической топологии, разделенных только мостами и коммутаторами. Во всех этих конфигурациях адрес назначения имеет локальный смысл для данной сети и не изменяется при прохождении кадра от узла-источника к узлу назначения. Возможность передавать данные между локальными сетями разных технологий связана с тем, что в этих технологиях используются адреса одинакового формата, к тому же производители сетевых адаптеров обеспечивают уникальность адресов независимо от технологии.

Другой областью действия протоколов канального уровня являются связи типа "точка-точка" глобальных сетей, когда протокол канального уровня ответственен за доставку кадра непосредственному соседу. Адрес в этом случае не имеет принципиального значения, а на первый план выходит способность протокола восстанавливать искаженные и утерянные кадры, так как плохое качество территориальных каналов, особенно коммутируемых телефонных, часто требует выполнения подобных действий. Если же перечисленные выше условия не соблюдаются, например связи между сегментами Ethernet имеют петлевидную структуру, либо объединяемые сети используют различные способы адресации, как в сетях Ethernet и X.25, то протокол канального уровня не может в одиночку справиться с задачей передачи кадра между узлами и требует помощи протокола сетевого уровня.

<

Клиент, редиректор и сервер

Можно представить, что любая программа, которой потребуется печать на "чужом" принтере, должна включать в себя функции, подобные тем, которые выполняет приложение А. Но нагружать этими стандартными действиями каждое приложение — текстовые и графические редакторы, системы управления базами данных и другие приложения — не очень рационально (хотя существует большое количество программ, которые действительно самостоятельно решают все задачи по обмену данными между компьютерами, например Kermit — программа обмена файлами через COM-порты, реализованная для различных ОС, Norton Commander 3.0 с его функцией Link). Гораздо выгоднее создать специальный программный модуль, который (вместо приложения А) будет выполнять формирование сообщений-запросов к удаленной машине и прием результатов для всех приложений. Такой служебный модуль называется клиентом.

На стороне же компьютера В (на месте приложения В) должна работать другая специализированная программа — сервер, постоянно ожидающий прихода запросов на удаленный доступ к принтеру (или файлам, расположенным на диске) этого компьютера. Сервер, приняв запрос из сети, обращается к локальному ПУ, возможно,. с участием локальной ОС.

Очень удобной и полезной функцией клиентской программы является способность отличить запрос к удаленному файлу от запроса к локальному файлу. Если клиентская программа умеет это делать, она сама распознает и перенаправляет (redirect) запрос к удаленной машине. Отсюда и название, часто используемое для клиентской части — редиректор. Иногда функции распознавания выделяются в особый программный модуль, в этом случае редиректором называют не всю клиентскую часть, а только этот модуль.

Программные клиент и сервер выполняют системные функции по обслуживанию запросов всех приложений компьютера А на удаленный доступ к файлам компьютера В. Чтобы приложения компьютера В могли пользоваться файлами компьютера А, описанную схему нужно симметрично дополнить клиентом для компьютера В и сервером для компьютера А. Схема взаимодействия клиента и сервера с приложениями и локальной операционной системой приведена на рис. 3.3.

Рис. 3.3. Взаимодействие программных компонентов при связи двух компьютеров.

Для того, чтобы компьютер мог работать в сети, его операционная система должна быть дополнена клиентским и/или серверным модулем, а также средствами передачи данных между компьютерами. В результате такого добавления операционная система компьютера становится сетевой ОС.

<

Коммутация каналов

При коммутации каналов коммутационная сеть образует между конечными узлами непрерывный составной физический канал из последовательно соединенных коммутаторами промежуточных канальных участков. Условием того, что несколько физических каналов при последовательном соединении образуют единый физический канал, является равенство скоростей передачи данных в каждом из составляющих физических каналов. Равенство скоростей означает, что коммутаторы такой сети не должны буферизовать передаваемые данные.

В сети с коммутацией каналов перед передачей данных всегда необходимо выполнить процедуру установления соединения, в процессе которой и создается составной канал. И только после этого можно начинать передавать данные.

Например, если сеть, изображенная на рис. 6.1, работает по технологии коммутации каналов, то узел 1, чтобы передать данные узлу 7, сначала должен передать специальный запрос на установление соединения коммутатору A, указав адрес назначения 7. Коммутатор А должен выбрать маршрут образования составного канала, а затем передать запрос следующему коммутатору, в данном случае E. Затем коммутатор E передает запрос коммутатору F, а тот, в свою очередь, передает запрос узлу 7. Если узел 7 принимает запрос на установление соединения, он направляет по уже установленному каналу ответ исходному узлу, после чего составной канал считается скоммутированным, и узлы 1 и 7 могут обмениваться по нему данными.

Рис. 6.2. Установление составного канала.

Техника коммутации каналов имеет свои достоинства и недостатки.

Достоинства коммутации каналов

Постоянная и известная скорость передачи данных по установленному между конечными узлами каналу. Это дает пользователю сети возможности на основе заранее произведенной оценки необходимой для качественной передачи данных пропускной способности установить в сети канал нужной скорости. Низкий и постоянный уровень задержки передачи данных через сеть. Это позволяет качественно передавать данные, чувствительные к задержкам (называемые также трафиком реального времени) — голос, видео, различную технологическую информацию.

Недостатки коммутации каналов

Отказ сети в обслуживании запроса на установление соединения. Такая ситуация может сложиться из-за того, что на некотором участке сети соединение нужно установить вдоль канала, через который уже проходит максимально возможное количество информационных потоков. Отказ может случиться и на конечном участке составного канала — например, если абонент способен поддерживать только одно соединение, что характерно для многих телефонных сетей. При поступлении второго вызова к уже разговаривающему абоненту сеть передает вызывающему абоненту короткие гудки — сигнал "занято". Нерациональное использование пропускной способности физических каналов. Та часть пропускной способности, которая отводится составному каналу после установления соединения, предоставляется ему на все время, т.е. до тех пор, пока соединение не будет разорвано. Однако абонентам не всегда нужна пропускная способность канала во время соединения, например в телефонном разговоре могут быть паузы, еще более неравномерным во времени является взаимодействие компьютеров. Невозможность динамического перераспределения пропускной способности представляет собой принципиальное ограничение сети с коммутацией каналов, так как единицей коммутации здесь является информационный поток в целом. Обязательная задержка перед передачей данных из-за фазы установления соединения.

Достоинства и недостатки любой сетевой технологии относительны. В определенных ситуациях на первый план выходят достоинства, а недостатки становятся несущественными. Так, техника коммутации каналов хорошо работает в тех случаях, когда нужно передавать только трафик телефонных разговоров. Здесь с невозможностью "вырезать" паузы из разговора и более рационально использовать магистральные физические каналы между коммутаторами можно мириться. А вот при передаче очень неравномерного компьютерного трафика эта нерациональность уже выходит на первый план.

<

Коммутация пакетов

Эта техника коммутации была специально разработана для эффективной передачи компьютерного трафика. Первые шаги на пути создания компьютерных сетей на основе техники коммутации каналов показали, что этот вид коммутации не позволяет достичь высокой общей пропускной способности сети. Типичные сетевые приложения генерируют трафик очень неравномерно, с высоким уровнем пульсации скорости передачи данных. Например, при обращении к удаленному файловому серверу пользователь сначала просматривает содержимое каталога этого сервера, что порождает передачу небольшого объема данных. Затем он открывает требуемый файл в текстовом редакторе, и эта операция может создать достаточно интенсивный обмен данными, особенно если файл содержит объемные графические включения. После отображения нескольких страниц файла пользователь некоторое время работает с ними локально, что вообще не требует передачи данных по сети, а затем возвращает модифицированные копии страниц на сервер — и это снова порождает интенсивную передачу данных по сети.

Коэффициент пульсации трафика отдельного пользователя сети, равный отношению средней интенсивности обмена данными к максимально возможной, может достигать 1:50 или даже 1:100. Если для описанной сессии организовать коммутацию канала между компьютером пользователя и сервером, то большую часть времени канал будет простаивать. В то же время коммутационные возможности сети будут закреплены за данной парой абонентов и будут недоступны другим пользователям сети.

При коммутации пакетов все передаваемые пользователем сообщения разбиваются в исходном узле на сравнительно небольшие части, называемые пакетами.
Напомним, что сообщением называется логически завершенная порция данных — запрос на передачу файла, ответ на этот запрос, содержащий весь файл и т.д. Сообщения могут иметь произвольную длину, от нескольких байт до многих мегабайт. Напротив, пакеты обычно тоже могут иметь переменную длину, но в узких пределах, например от 46 до 1500 байт. Каждый пакет снабжается заголовком, в котором указывается адресная информация, необходимая для доставки пакета на узел назначения, а также номер пакета, который будет использоваться узлом назначения для сборки сообщения (рис. 6.3). Пакеты транспортируются по сети как независимые информационные блоки. Коммутаторы сети принимают пакеты от конечных узлов и на основании адресной информации передают их друг другу, а в конечном итоге — узлу назначения.

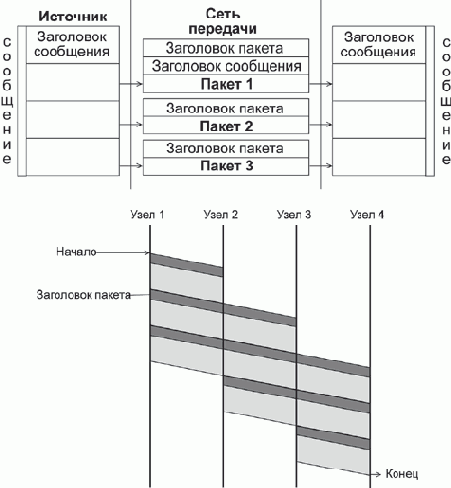

Рис. 6.3. Разбиение сообщения на пакеты.

Коммутаторы пакетной сети отличаются от коммутаторов каналов тем, что они имеют внутреннюю буферную память для временного хранения пакетов, если выходной порт коммутатора в момент принятия пакета занят передачей другого пакета (рис. 6.3). В этом случае пакет находится некоторое время в очереди пакетов в буферной памяти выходного порта, а когда до него дойдет очередь, он передается следующему коммутатору. Такая схема передачи данных позволяет сглаживать пульсацию трафика на магистральных связях между коммутаторами и тем самым наиболее эффективно использовать их для повышения пропускной способности сети в целом.

Действительно, для пары абонентов наиболее эффективным было бы предоставление им в единоличное пользование скоммутированного канала связи, как это делается в сетях с коммутацией каналов.


В таком случае время взаимодействия этой пары абонентов было бы минимальным, так как данные без задержек передавались бы от одного абонента другому. Простои канала во время пауз передачи абонентов не интересуют, для них важно быстрее решить свою задачу. Сеть с коммутацией пакетов замедляет процесс взаимодействия конкретной пары абонентов, так как их пакеты могут ожидать в коммутаторах, пока по магистральным связям передаются другие пакеты, пришедшие в коммутатор ранее.

Тем не менее, общий объем передаваемых сетью компьютерных данных в единицу времени при технике коммутации пакетов будет выше, чем при технике коммутации каналов. Это происходит потому, что пульсации отдельных абонентов в соответствии с законом больших чисел распределяются во времени так, что их пики не совпадают. Поэтому коммутаторы постоянно и достаточно равномерно загружены работой, если число обслуживаемых ими абонентов действительно велико. На рис. 6.4 показано, что трафик, поступающий от конечных узлов на коммутаторы, распределен во времени очень неравномерно. Однако коммутаторы более высокого уровня иерархии, которые обслуживают соединения между коммутаторами нижнего уровня, загружены более равномерно, и поток пакетов в магистральных каналах, соединяющих коммутаторы верхнего уровня, имеет почти максимальный коэффициент использования. Буферизация сглаживает пульсации, поэтому коэффициент пульсации на магистральных каналах гораздо ниже, чем на каналах абонентского доступа — он может быть равным 1:10 или даже 1:2.




Рис. 6.4. Сглаживание пульсаций трафика в сети с коммутацией пакетов.

Более высокая эффективность сетей с коммутацией пакетов по сравнению с сетями с коммутацией каналов (при равной пропускной способности каналов связи) была доказана в 60-е годы как экспериментально, так и с помощью имитационного моделирования. Здесь уместна аналогия с мультипрограммными операционными системами. Каждая отдельная программа в такой системе выполняется дольше, чем в однопрограммной системе, когда программе выделяется все процессорное время, пока ее выполнение не завершится. Однако общее число программ, выполняемых за единицу времени, в мультипрограммной системе больше, чем в однопрограммной.

Сеть с коммутацией пакетов замедляет процесс взаимодействия конкретной пары абонентов, но повышает пропускную способность сети в целом.

Задержки в источнике передачи:

время на передачу заголовков; задержки, вызванные интервалами между передачей каждого следуещего пакета.

Задержки в каждом коммутаторе:

время буферизации пакета; время коммутации, которое складывается из:

времени ожидания пакета в очереди (переменная величина); времени перемещения пакета в выходной порт.

Достоинства коммутации пакетов

Высокая общая пропускная способность сети при передаче пульсирующего трафика. Возможность динамически перераспределять пропускную способность физических каналов связи между абонентами в соответствии с реальными потребностями их трафика.

Недостатки коммутации пакетов

Неопределенность скорости передачи данных между абонентами сети, обусловленная тем, что задержки в очередях буферов коммутаторов сети зависят от общей загрузки сети. Переменная величина задержки пакетов данных, которая может быть достаточно продолжительной в моменты мгновенных перегрузок сети. Возможные потери данных из-за переполнения буферов.



В настоящее время активно разрабатываются и внедряются методы, позволяющие преодолеть указанные недостатки, которые особенно остро проявляются для чувствительного к задержкам трафика, требующего при этом постоянной скорости передачи. Такие методы называются методами обеспечения качества обслуживания (Quality of Service, QoS).

Сети с коммутацией пакетов, в которых реализованы методы обеспечения качества обслуживания, позволяют одновременно передавать различные виды трафика, в том числе такие важные как телефонный и компьютерный. Поэтому методы коммутации пакетов сегодня считаются наиболее перспективными для построения конвергентной сети, которая обеспечит комплексные качественные услуги для абонентов любого типа. Тем не менее, нельзя сбрасывать со счетов и методы коммутации каналов. Сегодня они не только с успехом работают в традиционных телефонных сетях, но и широко применяются для образования высокоскоростных постоянных соединений в так называемых первичных (опорных) сетях технологий SDH и DWDM, которые используются для создания магистральных физических каналов между коммутаторами телефонных или компьютерных сетей. В будущем вполне возможно появление новых технологий коммутации, в том или ином виде комбинирующих принципы коммутации пакетов и каналов.

Коммутация сообщений

Коммутация сообщений по своим принципам близка к коммутации пакетов. Под коммутацией сообщений понимается передача единого блока данных между транзитными компьютерами сети с временной буферизацией этого блока на диске каждого компьютера. Сообщение в отличие от пакета имеет произвольную длину, которая определяется не технологическими соображениями, а содержанием информации, составляющей сообщение.

Транзитные компьютеры могут соединяться между собой как сетью с коммутацией пакетов, так и сетью с коммутацией каналов. Сообщение (это может быть, например, текстовый документ, файл с кодом программы, электронное письмо) хранится в транзитном компьютере на диске, причем довольно продолжительное время, если компьютер занят другой работой или сеть временно перегружена.

По такой схеме обычно передаются сообщения, не требующие немедленного ответа, чаще всего сообщения электронной почты. Режим передачи с промежуточным хранением на диске называется режимом "хранения-и-передачи" (store-and-forward).

Режим коммутации сообщений разгружает сеть для передачи трафика, требующего быстрого ответа, например трафика службы WWW или файловой службы.

Количество транзитных компьютеров обычно стараются уменьшить. Если компьютеры подключены к сети с коммутацией пакетов, то число промежуточных компьютеров уменьшается до двух. Например, пользователь передает почтовое сообщение своему серверу исходящей почты, а тот сразу старается передать его серверу входящей почты адресата. Но если компьютеры связаны между собой телефонной сетью, то часто используется несколько промежуточных серверов, так как прямой доступ к конечному серверу может быть в данный момент невозможен из-за перегрузки телефонной сети (абонент занят) или экономически невыгоден из-за высоких тарифов на дальнюю телефонную связь.

Техника коммутации сообщений появилась в компьютерных сетях раньше техники коммутации пакетов, но потом была вытеснена последней, как более эффективной по критерию пропускной способности сети. Запись сообщения на диск занимает достаточно много времени, и кроме того, наличие дисков предполагает использование в качестве коммутаторов специализированных компьютеров, что влечет за собой существенные затраты на организацию сети.

Сегодня коммутация сообщений работает только для некоторых не оперативных служб, причем чаще всего поверх сети с коммутацией пакетов, как служба прикладного уровня.

<

Корпоративные сети

Корпоративная сеть — это сеть, главным назначением которой является обеспечение функционирования конкретного предприятия, владеющего данной сетью.

Пользователями корпоративной сети являются только сотрудники данного предприятия. В отличие от сетей операторов связи, корпоративные сети, в общем случае, не оказывают услуг другим организациям или пользователям.

В зависимости от масштаба предприятия, а также от сложности и многообразия решаемых задач различают сети отдела, сети кампуса и корпоративные сети (термин "корпоративные" в данной классификации приобретает узкое значение — сеть большого предприятия). Прежде чем обсуждать характерные особенности каждого из перечисленных типов сетей, остановимся на тех факторах, которые заставляют предприятия обзаводиться собственной компьютерной сетью.

Логическая структуризация сети

Физическая структуризация сети полезна во многих отношениях, однако в ряде случаев, обычно относящихся к сетям большого и среднего размера, без логической структуризации сети обойтись невозможно. Наиболее важной проблемой, не решаемой путем физической структуризации, остается проблема перераспределения передаваемого трафика между различными физическими сегментами сети.

В большой сети естественным образом возникает неоднородность информационных потоков: сеть состоит из множества подсетей рабочих групп, отделов, филиалов предприятия и других административных образований. В одних случаях наиболее интенсивный обмен данными наблюдается между компьютерами, принадлежащими одной подсети, и только небольшая часть обращений происходит к ресурсам компьютеров, находящихся вне локальных рабочих групп. На других предприятиях, особенно там, где имеются централизованные хранилища корпоративных данных, активно используемые всеми сотрудниками предприятия, наблюдается обратная ситуация: интенсивность внешних обращений выше интенсивности обмена между "соседними" машинами. Но независимо от того, как распределяются внешний и внутренний трафик, для повышения эффективности работы сети неоднородность информационных потоков необходимо учитывать.

Сеть с типовой топологией ("шина", "кольцо", "звезда"), в которой все физические сегменты рассматриваются в качестве одной разделяемой среды, оказывается неадекватной структуре информационных потоков в большой сети. Например, в сети с общей шиной взаимодействие любой пары компьютеров занимает ее на все время обмена, поэтому при увеличении числа компьютеров в сети шина становится узким местом. Компьютеры одного отдела вынуждены ждать, когда завершит обмен пара компьютеров другого отдела.

Рис. 8.5. Физическая структуризация на основе концентраторов.

Этот случай иллюстрирует рис.8.5. Здесь показана сеть, построенная с использованием концентраторов. Пусть компьютер А, находящийся в одной подсети с компьютером В, посылает ему данные. Несмотря на разветвленную физическую структуру сети, концентраторы распространяют любой кадр по всем ее сегментам. Поэтому кадр, посылаемый компьютером A компьютеру B, хотя и не нужен компьютерам отделов 2 и 3, в соответствии с логикой работы концентраторов поступает на эти сегменты тоже (на рисунке кадр, посланный компьютером А, показан в виде заштрихованного кружка, который повторяется на всех сетевых интерфейсах данной сети). И до тех пор, пока компьютер В не получит адресованный ему кадр, ни один из компьютеров этой сети не сможет передавать данные.

Такая ситуация возникает из-за того, что логическая структура данной сети осталась однородной — она никак не учитывает возможность локальной обработки трафика внутри отдела и предоставляет всем парам компьютеров равные возможности по обмену информацией (рис.8.6).

Рис. 8.6. Логическая структура продолжает соответствовать "общей шине".

Для решения проблемы придется отказаться от идеи единой однородной разделяемой среды. Например, в рассмотренном выше примере желательно было бы сделать так, чтобы кадры, которые передают компьютеры отдела 1, выходили бы за пределы этой части сети в том и только в том случае, если эти кадры направлены какому-либо компьютеру из других отделов. С другой стороны, в сеть каждого из отделов должны попадать только те кадры, которые адресованы узлам этой сети. При такой организации работы сети ее производительность существенно повысится, так как компьютеры одного отдела не будут простаивать в то время, когда обмениваются данными компьютеры других отделов.

Нетрудно заметить, что в предложенном решении мы отказались от идеи общей разделяемой среды в пределах всей сети, хотя и оставили ее в пределах каждого отдела. Пропускная способность линий связи между отделами не должна совпадать с пропускной способностью среды внутри отделов. Если трафик между отделами составляет только 20% трафика внутри отдела (как уже отмечалось, эта величина может быть другой), то и пропускная способность линий связи и коммуникационного оборудования, соединяющего отделы, может быть значительно ниже внутреннего трафика сети отдела.

Рис. 8.7. Отказ от единой разделяемой среды.

Распространение трафика, предназначенного для компьютеров некоторого сегмента сети, только в пределах этого сегмента, называется локализацией трафика. Логическая структуризация сети — это процесс разбиения сети на сегменты с локализованным трафиком.

Для логической структуризации сети используются коммуникационные устройства:

мосты; коммутаторы; маршрутизаторы; шлюзы.

Мост (bridge) делит разделяемую среду передачи сети на части (часто называемые логическими сегментами), передавая информацию из одного сегмента в другой только в том случае, если такая передача действительно необходима, то есть если адрес компьютера назначения принадлежит другой подсети. Тем самым мост изолирует трафик одной подсети от трафика другой, повышая общую производительность передачи данных в сети. Локализация трафика не только экономит пропускную способность, но и уменьшает возможность несанкционированного доступа к данным, так как кадры не выходят за пределы своего сегмента, и злоумышленнику сложнее перехватить их.

На рис. 8.8 показана сеть, которая была получена из сети с центральным концентратором (см. рис. 8.5) путем его замены на мост. Сети 1-го и 2-го отделов состоят из отдельных логических сегментов, а сеть отдела 3 — из двух логических сегментов. Каждый логический сегмент построен на базе концентратора и имеет простейшую физическую структуру, образованную отрезками кабеля, связывающими компьютеры с портами концентратора. Если пользователь компьютера А пошлет данные пользователю компьютера В, находящемуся в одном с ним сегменте, то эти данные будут повторены только на тех сетевых интерфейсах, которые отмечены на рисунке заштрихованными кружками.

Рис. 8.8. Логическая структуризация сети с помощью моста.

Мосты используют для локализации трафика аппаратные адреса компьютеров. Это затрудняет распознавание принадлежности того или иного компьютера к определенному логическому сегменту — сам адрес не содержит подобной информации. Поэтому мост достаточно упрощенно представляет деление сети на сегменты — он запоминает, через какой порт на него поступил кадр данных от каждого компьютера сети, и в дальнейшем передает кадры, предназначенные для данного компьютера, на этот порт. Точной топологии связей между логическими сегментами мост не знает. Из-за этого применение мостов приводит к значительным ограничениям на конфигурацию связей сети — сегменты должны быть соединены таким образом, чтобы в сети не образовывались замкнутые контуры.

Коммутатор (switch) по принципу обработки кадров от моста практически ничем не отличается. Единственное его отличие состоит в том, что он является своего рода коммуникационным мультипроцессором, так как каждый его порт оснащен специализированной микросхемой, которая обрабатывает кадры по алгоритму моста независимо от микросхем других портов. За счет этого общая производительность коммутатора обычно намного выше производительности традиционного моста, имеющего один процессорный блок. Можно сказать, что коммутаторы — это мосты нового поколения, которые обрабатывают кадры в параллельном режиме.

Ограничения, связанные с применением мостов и коммутаторов — по топологии связей, а также ряд других, — привели к тому, что в ряду коммуникационных устройств появился еще один тип оборудования — маршрутизатор (router1) Маршрутизаторы более надежно и более эффективно, чем мосты, изолируют трафик отдельных частей сети друг от друга. Маршрутизаторы образуют логические сегменты посредством явной адресации, поскольку используют не плоские аппаратные, а составные числовые адреса. В этих адресах имеется поле номера сети, так что все компьютеры, у которых значение этого поля одинаковое, принадлежат одному сегменту, называемому в данном случае подсетью (subnet).

Рис. 8.9. Логическая структуризация сети с помощью маршрутизаторов.

Кроме локализации трафика, маршрутизаторы выполняют еще много других полезных функций. Так, маршрутизаторы могут работать в сети с замкнутыми контурами, при этом они осуществляют выбор наиболее рационального маршрута из нескольких возможных. Сеть, представленная на рис. 8.9, отличается от своей предшественницы (см. рис. 8.8) тем, что между подсетями отделов 1 и 2 проложена дополнительная связь, которая может использоваться для повышения как производительности сети, так и ее надежности.

Другой очень важной функцией маршрутизаторов является их способность связывать в единую сеть подсети, построенные с использованием разных сетевых технологий, например Ethernet и X.25.

Кроме перечисленных устройств, отдельные части сети может соединять шлюз (gateway). Обычно основной причиной использования шлюза в сети является необходимость объединить сети с разными типами системного и прикладного программного обеспечения, а не желание локализовать трафик. Тем не менее, шлюз обеспечивает и локализацию трафика в качестве некоторого побочного эффекта.

Большие сети практически никогда не строятся без логической структуризации. Для отдельных сегментов и подсетей характерны типовые однородные топологии базовых технологий, и для их объединения всегда используется оборудование, обеспечивающее локализацию трафика: мосты, коммутаторы, маршрутизаторы и шлюзы.

1 В терминологии Internet маршрутизатор часто называют шлюзом (gateway)

<

Магистральная сеть

Магистральная сеть объединяет отдельные сети доступа, выполняя функции транзита трафика между ними по высокоскоростным каналам. Коммутаторы магистрали могут оперировать не только информационными соединениями между отдельными пользователями, но и агрегированными информационными потоками, переносящими данные большого количества пользовательских соединений. В результате информация с помощью магистрали попадает в сеть доступа получателей, демультиплексируется там и коммутируется таким образом, что на входной порт оборудования пользователя поступает только та информация, которая ему адресована.

В том случае, когда абонент-получатель подключен к тому же коммутатору доступа, что и абонент-отправитель (непосредственно или через подчиненные по иерархии связей коммутаторы), последний выполняет необходимую операцию коммутации самостоятельно.

Мини-компьютеры — предвестники локальных сетей

В начале 70-х годов произошло важное событие, непосредственно повлиявшее на эволюцию компьютерных сетей.

В результате технологического прорыва в области производства компьютерных компонентов появились большие интегральные схемы (БИС). Их сравнительно невысокая стоимость и богатые функциональные возможности привели к созданию мини-компьютеров, которые стали реальными конкурентами мэйнфреймов.

Эмпирический закон Гроша утратил свою силу, так как десяток мини-компьютеров, имея ту же стоимость, что и мэйнфрейм, выполнял некоторые задачи (как правило, хорошо распараллеливаемые) быстрее.

Даже небольшие подразделения предприятий получили возможность иметь собственные компьютеры. К середине 70-х годов стали широко использоваться мини-компьютеры PDP-11, Nova, HP.

С помощью мини-компьютеров осуществлялось управление технологическим оборудованием и выполнялись другие задачи уровня отдела предприятия. Таким образом, появилась концепция распределения компьютерных ресурсов по всему предприятию. Однако при этом все компьютеры одной организации по-прежнему продолжали работать автономно (рис. 2.1).

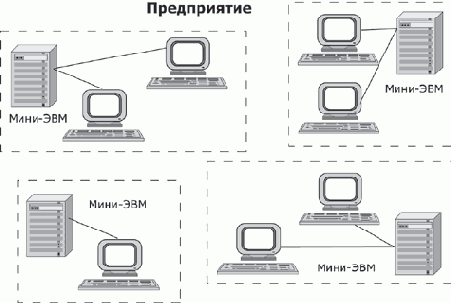

Рис. 2.1. Автономное использование нескольких мини-компьютеров на одном предприятии.

Архитектура мини-компьютеров была значительно упрощена по сравнению с мэйнфреймами, что нашло отражение и в их операционных системах. Многие функции мультипрограммных многопользовательских ОС мэйнфреймов были усечены, с учетом ограниченности ресурсов мини-компьютеров. Операционные системы мини-компьютеров часто стали делать специализированными, например только для управления в реальном времени (ОС RT-11 для мини-компьютеров PDP-11) или только для поддержания режима разделения времени (RSX-11M для тех же компьютеров). Эти операционные системы не всегда были многопользовательскими, что во многих случаях оправдывалось невысокой стоимостью машин. Важной вехой в истории мини-компьютеров и вообще в истории операционных систем стало создание ОС Unix.

В начале 70-х годов произошло важное событие, непосредственно повлиявшее на эволюцию компьютерных сетей.

В результате технологического прорыва в области производства компьютерных компонентов появились большие интегральные схемы (БИС). Их сравнительно невысокая стоимость и богатые функциональные возможности привели к созданию мини-компьютеров, которые стали реальными конкурентами мэйнфреймов.

Эмпирический закон Гроша утратил свою силу, так как десяток мини-компьютеров, имея ту же стоимость, что и мэйнфрейм, выполнял некоторые задачи (как правило, хорошо распараллеливаемые) быстрее.

Даже небольшие подразделения предприятий получили возможность иметь собственные компьютеры. К середине 70-х годов стали широко использоваться мини-компьютеры PDP-11, Nova, HP.

С помощью мини-компьютеров осуществлялось управление технологическим оборудованием и выполнялись другие задачи уровня отдела предприятия. Таким образом, появилась концепция распределения компьютерных ресурсов по всему предприятию. Однако при этом все компьютеры одной организации по-прежнему продолжали работать автономно (рис. 2.1).

Рис. 2.1. Автономное использование нескольких мини-компьютеров на одном предприятии.

Архитектура мини-компьютеров была значительно упрощена по сравнению с мэйнфреймами, что нашло отражение и в их операционных системах. Многие функции мультипрограммных многопользовательских ОС мэйнфреймов были усечены, с учетом ограниченности ресурсов мини-компьютеров. Операционные системы мини-компьютеров часто стали делать специализированными, например только для управления в реальном времени (ОС RT-11 для мини-компьютеров PDP-11) или только для поддержания режима разделения времени (RSX-11M для тех же компьютеров). Эти операционные системы не всегда были многопользовательскими, что во многих случаях оправдывалось невысокой стоимостью машин. Важной вехой в истории мини-компьютеров и вообще в истории операционных систем стало создание ОС Unix.

Многослойная модель сети

Даже поверхностно рассматривая работу сети, можно заключить, что вычислительная сеть — это сложный комплекс взаимосвязанных и согласованно функционирующих программных и аппаратных компонентов. Изучение сети в целом предполагает знание принципов работы отдельных ее элементов, таких как:

компьютеры; коммуникационное оборудование; операционные системы; сетевые приложения.

Весь комплекс программно-аппаратных средств сети может быть описан многослойной моделью. В основе любой сети лежит аппаратный слой стандартизированных компьютерных платформ. В настоящее время в сетях успешно применяются компьютеры различных классов — от персональных компьютеров до мэйнфреймов и супер-ЭВМ. Набор компьютеров в сети должен соответствовать набору решаемых сетью задач.

Второй слой — это коммуникационное оборудование. Хотя компьютеры и являются центральными элементами обработки данных в сетях, в последнее время не менее важную роль стали играть коммуникационные устройства. Кабельные системы, повторители, мосты, коммутаторы, маршрутизаторы и модульные концентраторы из вспомогательных компонентов сети превратились в основные наряду с компьютерами и системным программным обеспечением, как по влиянию на характеристики сети, так и по стоимости. Сегодня коммуникационное устройство может представлять собой сложный специализированный мультипроцессор, который нужно конфигурировать, оптимизировать и администрировать. Изучение принципов работы коммуникационного оборудования требует знакомства с большим количеством протоколов, используемых как в локальных, так и в глобальных сетях.

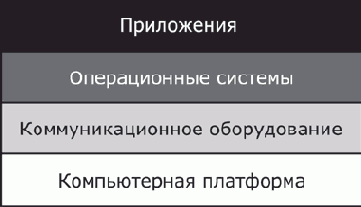

Рис. 9.1. Многослойная модель сети.

Третьим слоем, образующим программную платформу сети, являются операционные системы (ОС). От того, какие концепции управления локальными и распределенными ресурсами положены в основу сетевой ОС, зависит эффективность работы всей сети. При проектировании сети важно учитывать, насколько легко данная операционная система может взаимодействовать с другими ОС сети, какой она обеспечивает уровень безопасности и защищенности данных, до какой степени позволяет наращивать число пользователей, можно ли перенести ее на компьютер другого типа и многие другие соображения.

Самый верхний слой сетевых средств образуют различные сетевые приложения, такие как сетевые базы данных, почтовые системы, средства архивирования данных, системы автоматизации коллективной работы и т.д. Очень важно представлять диапазон возможностей, предоставляемых приложениями для различных областей применения, а также знать, насколько они совместимы с другими сетевыми приложениями и операционными системами.

Вычислительная сеть — это многослойный комплекс взаимосвязанных и согласованно функционирующих программных и аппаратных компонентов: компьютеров, коммуникационного оборудования, операционных систем, сетевых приложений.

Многотерминальные системы — прообраз сети

Терминалы, выйдя за пределы вычислительного центра, рассредоточились по всему предприятию. Многотерминальный режим использовался не только в системах разделения времени, но и в системах пакетной обработки. При этом не только оператор, но и все пользователи получали возможность формировать свои задания и управлять их выполнением со своего терминала. Такие операционные системы получили название систем удаленного ввода заданий.

Терминальные комплексы могли располагаться на большом расстоянии от процессорных стоек, соединяясь с ними с помощью различных глобальных связей — модемных соединений телефонных сетей или выделенных каналов. Для поддержки удаленной работы терминалов в операционных системах появились специальные программные модули, реализующие различные (в то время, как правило, нестандартные) протоколы связи. Такие вычислительные системы с удаленными терминалами, сохраняя централизованный характер обработки данных, в какой-то степени являлись прообразом современных компьютерных сетей (рис. 1.3), а соответствующее системное программное обеспечение — прообразом сетевых операционных систем.

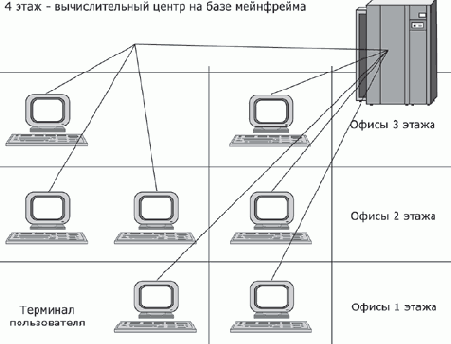

Рис. 1.3. Многотерминальная система — прообраз вычислительной сети.

Многотерминальные централизованные системы уже имели все внешние признаки локальных вычислительных сетей, однако по существу ими не являлись, так как сохраняли сущность централизованной обработки данных автономно работающего компьютера.

Действительно, рядовой пользователь работу за терминалом мэйнфрейма воспринимал примерно так же, как сейчас воспринимает работу за подключенным к сети персональным компьютером.
Пользователь мог получить доступ к общим файлам и периферийным устройствам, при этом у него создавалась полная иллюзия единоличного владения компьютером, так как он мог запустить нужную ему программу в любой момент и почти сразу же получить результат. (Некоторые далекие от вычислительной техники пользователи даже были уверены, что все вычисления выполняются внутри их дисплея.)

Модульность и стандартизация

Модульность — это одно из неотъемлемых свойств вычислительных сетей. Модульность проявляется не только в многоуровневом представлении коммуникационных протоколов в конечных узлах сети, хотя это, безусловно, важная и принципиальная особенность сетевой архитектуры. Сеть состоит из огромного числа различных модулей — компьютеров, сетевых адаптеров, мостов, маршрутизаторов, модемов, операционных систем и модулей приложений.

Разнообразные требования, предъявляемые предприятиями к компьютерным сетям, привели к появлению многочисленных и разнообразных устройств и программ для построения сети. Эти продукты отличаются не только основными функциями (имеются в виду функции, выполняемые, например, повторителями, мостами или программными редиректорами), но и многочисленными вспомогательными функциями, предоставляющими пользователям или администраторам дополнительные удобства, такие как автоматизированное конфигурирование параметров устройства, автоматическое обнаружение и устранение некоторых неисправностей, возможность программного изменения связей в сети и т. п. Разнообразие увеличивается также потому, что многие устройства и программы отличаются сочетаниями тех или иных основных и дополнительных функций — существуют, например, устройства, объединяющие в себе основные возможности коммутаторов и маршрутизаторов, к которым добавляется еще и набор некоторых дополнительных функций, характерный только для данного продукта.

В результате не существует компании, которая смогла бы обеспечить производство полного набора всех типов и подтипов оборудования и программного обеспечения, необходимого для построения сети. Но, так как все компоненты сети должны работать согласованно, потребовалось принимать многочисленные стандарты, которые, если не во всех, то хотя бы в большинстве случаев, гарантировали бы совместимость оборудования и программ различных фирм-изготовителей.

Таким образом, понятия "модульность" и "стандартизация в сетях неразрывно связаны, и модульный подход только тогда дает преимущества, когда он сопровождается следованием стандартам.

В результате открытый характер стандартов и спецификаций важен не только для коммуникационных протоколов, но и для всех многочисленных функций разнообразных устройств и программ, выпускаемых для построения сети. Нужно отметить, что большинство принимаемых сегодня стандартов носит открытый характер. Время закрытых систем, точные спецификации на которые были известны только фирме-производителю, прошло. Стало очевидно, что возможность взаимодействия с продуктами конкурентов не снижает, а наоборот, повышает ценность изделия, так как его можно применить в большем количестве работающих сетей, построенных на основе продуктов разных изготовителей. Поэтому даже компании, ранее выпускавшие весьма закрытые системы, такие как IBM, Novell или Microsoft, сегодня активно участвуют в разработке открытых стандартов и применяют их в своих продуктах.

Сегодня в секторе сетевого оборудования и программ с совместимостью продуктов разных производителей сложилась следующая ситуация. Практически все продукты, как программные, так и аппаратные, совместимы по функциям и свойствам, которые были реализованы уже достаточно давно, и соответствующие стандарты разработаны и приняты, по крайней мере, 3–4 года назад. В то же время очень часто принципиально новые устройства, протоколы и свойства оказываются несовместимыми даже у ведущих производителей. Такая картина характерна не только для тех устройств или функций, стандарты на которые еще не успели принять (это естественно), но и для устройств, стандарты на которые существуют уже несколько лет. Совместимость достигается только после того, как все производители реализуют соответвствующий стандарт в своих изделиях, причем одинаковым образом.

<

Мультиплексирование и демультиплексирование

Как уже было сказано, прежде чем выполнить переброску данных на определенные для них интерфейсы, коммутатор должен понять, к какому потоку они относятся. Эта задача должна решаться независимо от того, поступает ли на вход коммутатора только один поток в "чистом" виде, или "смешанный" поток, который объединяет в себе несколько потоков. В последнем случае к задаче распознавания добавляется задача демультиплексирования.

Задача демультиплексирования (demultiplexing) — разделение суммарного агрегированного потока, поступающего на один интерфейс, на несколько составляющих потоков.

Как правило, операцию коммутации сопровождает также обратная операция — мультиплексирование.

Задача мультиплексирования (multiplexing) — образование из нескольких отдельных потоков общего агрегированного потока, который можно передавать по одному физическому каналу связи.

Операции мультиплексирования/демультиплексирования имеют такое же важное значение в любой сети, как и операции коммутации, потому что без них пришлось бы все коммутаторы связывать большим количеством параллельных каналов, что свело бы на нет все преимущества неполносвязной сети.

На рис. 5.4 показан фрагмент сети, состоящий из трех коммутаторов. Коммутатор 1 имеет пять сетевых интерфейсов. Рассмотрим, что происходит на интерфейсе 1. Сюда поступают данные с трех интерфейсов — int 3, int.4 и int.5. Все их надо передать в общий физический канал, то есть выполнить операцию мультиплексирования. Мультиплексирование представляет собой способ обеспечения доступности имеющихся физических каналов одновременно для нескольких сеансов связи между абонентами сети.

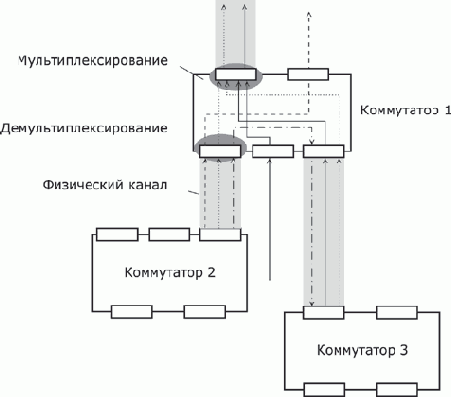

Рис. 5.4. Операции мультиплексирования и демультиплексирования потоков при коммутации.

Существует множество способов мультиплексирования потоков в одном физическом канале, и важнейшим из них является разделение времени. При этом способе каждый поток время от времени (с фиксированным или случайным периодом) получает в свое распоряжение физический канал и передает по нему данные. Очень распространено также частотное разделение канала, когда каждый поток передает данные в выделенном ему частотном диапазоне.

Технология мультиплексирования должна позволять получателю такого суммарного потока выполнять обратную операцию — разделение (демультиплексирование) данных на составляющие потоки. На интерфейсе int.3 коммутатор выполняет демультиплексирование потока на три составляющих подпотока. Один из них он передает на интерфейс int. 1, другой на int.2, а третий на int.5. А вот на интерфейсе int.2 нет необходимости выполнять мультиплексирование или демультиплексирование — этот интерфейс выделен одному потоку в монопольное пользование. В общем случае на каждом интерфейсе могут одновременно выполняться обе задачи — мультиплексирование и демультиплексирование.

Частный случай коммутатора (рис. 5.5а), у которого все входящие информационные потоки коммутируются на один выходной интерфейс, где мультиплексируются в один агрегированный поток и направляются в один физический канал, называется мультиплексором (multiplexer, mux). Коммутатор (рис.5.5б), который имеет один входной интерфейс и несколько выходных, называется демультиплексором.

Рис. 5.5. Мультиплексор (а) и демультиплексор (б).

<

Мультипрограммирование

Следующий важный период развития операционных систем относится к 1965–1975 годам. В это время в технической базе вычислительных машин произошел переход от отдельных полупроводниковых элементов типа транзисторов к интегральным микросхемам, что открыло путь к появлению следующего поколения компьютеров, представителем которого является, например, IBM/360.

В этот период были реализованы практически все основные механизмы, присущие современным ОС: мультипрограммирование, мультипроцессирование, поддержка многотерминального многопользовательского режима, виртуальная память, файловые системы, разграничение доступа и сетевая работа. В эти годы начинается расцвет системного программирования. Из направления прикладной математики, представляющего интерес для узкого круга специалистов, системное программирование превращается в отрасль индустрии, оказывающую непосредственное влияние на практическую деятельность миллионов людей.

В условиях резко возросших возможностей компьютера, связанных с обработкой и хранением данных, выполнение только одной программы в каждый момент времени оказалось крайне неэффективным.

Начались разработки в области мультипрограммирования.

Мультипрограммирование — способ организации вычислительного процесса, при котором в памяти компьютера находится одновременно несколько программ, попеременно выполняющихся на одном процессоре.

Мультипрограммирование было реализовано в двух вариантах:

пакетная обработка; разделение времени.

Системы пакетной обработки предназначались для решения задач в основном вычислительного характера, не требующих быстрого получения результатов.
Главной целью и критерием эффективности систем пакетной обработки является максимальная пропускная способность, то есть решение максимального числа задач в единицу времени.

Для достижения этой цели в системах пакетной обработки используется следующая схема функционирования (рис.1.2): в начале работы формируется пакет заданий, каждое задание содержит требование к системным ресурсам; из этого пакета заданий формируется мультипрограммный набор, то есть множество одновременно выполняемых задач. Для одновременного выполнения выбираются задачи, предъявляющие к ресурсам различные требования, так, чтобы обеспечивалась сбалансированная загрузка всех устройств вычислительной машины. Например, в мультипрограммном наборе желательно присутствие и вычислительных задач, и задач с интенсивным вводом-выводом. Таким образом, выбор нового задания из пакета заданий зависит от внутренней ситуации, складывающейся в системе, то есть выбирается "выгодное" задание. Следовательно, в вычислительных системах, работающих под управлением пакетных ОС, невозможно гарантировать выполнение того или иного задания в течение определенного периода времени.

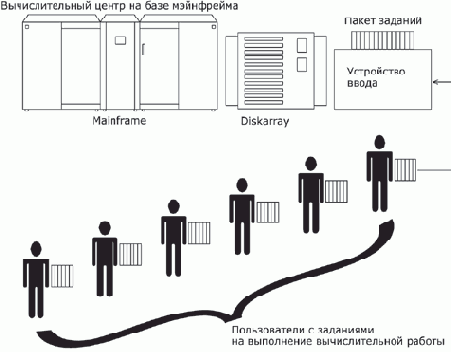

Рис. 1.2. Централизованный характер вычислений в системах пакетной обработки.

В системах пакетной обработки переключение процессора с одной задачи на другую происходит по инициативе самой активной задачи, например, когда она "отказывается" от процессора из-за необходимости выполнить операцию ввода-вывода. Поэтому существует высокая вероятность того, что одна задача может надолго занять процессор, и выполнение интерактивных задач станет невозможным.


Взаимодействие пользователя с вычислительной машиной, на которой установлена система пакетной обработки, сводится к тому, что пользователь приносит задание, отдает его диспетчеру-оператору, а в конце дня после выполнения всего пакета заданий получает результат. Очевидно, что такой порядок повышает эффективность функционирования аппаратуры, но снижает эффективность работы пользователя.

В системах разделения времени пользователям (или одному пользователю) предоставляется возможность интерактивной работы сразу с несколькими приложениями. Для этого каждое приложение должно регулярно взаимодействовать с пользователем. Понятно, что в пакетных системах возможности диалога пользователя с приложением ограничены.

В системах разделения времени эта проблема решается за счет того, что ОС принудительно периодически приостанавливает приложения, не дожидаясь, когда они сами освободят процессор. Всем приложениям попеременно выделяется квант процессорного времени, таким образом, пользователи, запустившие программы на выполнение, получают возможность поддерживать с ними диалог.

Системы разделения времени призваны исправить основной недостаток систем пакетной обработки — изоляцию пользователя-программиста от процесса выполнения задач. Каждому пользователю в этом случае предоставляется терминал, с которого он может вести диалог со своей программой. Так как в системах разделения времени каждой задаче выделяется только квант процессорного времени, ни одна задача не занимает процессор надолго, и время ответа оказывается приемлемым.


Если квант небольшой, то у всех пользователей, одновременно работающих на одной и той же машине, складывается впечатление, что каждый из них использует машину единолично.

Ясно, что системы разделения времени обладают меньшей пропускной способностью, чем системы пакетной обработки, так как на выполнение принимается каждая запущенная пользователем задача, а не та, которая "выгодна" системе. Кроме того, производительность системы снижается из-за дополнительного расходования вычислительной мощности на более частое переключение процессора с задачи на задачу. Это вполне соответствует тому, что критерием эффективности систем разделения времени является не максимальная пропускная способность, а удобство и эффективность работы пользователя. Вместе с тем, мультипрограммное выполнение интерактивных приложений повышает и пропускную способность компьютера (пусть и не в такой степени, как пакетные системы). Аппаратура загружается лучше, поскольку пока одно приложение ждет сообщения пользователя, другие приложения могут обрабатываться процессором.

Надежность и безопасность

Одна из первоначальных целей создания распределенных систем, к которым относятся и вычислительные сети, состояла в достижении большей надежности по сравнению с отдельными вычислительными машинами.

Важно различать несколько аспектов надежности.

Для сравнительно простых технических устройств используются такие показатели надежности, как:

среднее время наработки на отказ; вероятность отказа; интенсивность отказов.

Однако эти показатели пригодны для оценки надежности простых элементов и устройств, которые могут находиться только в двух состояниях — работоспособном или неработоспособном. Сложные системы, состоящие из многих элементов, кроме состояний работоспособности и неработоспособности, могут иметь и другие промежуточные состояния, которые эти характеристики не учитывают.

Для оценки надежности сложных систем применяется другой набор характеристик:

готовность или коэффициент готовности; сохранность данных; согласованность (непротиворечивость) данных; вероятность доставки данных; безопасность; отказоустойчивость.

Готовность или коэффициент готовности (availability) означает период времени, в течение которого система может использоваться. Готовность может быть повышена путем введения избыточности в структуру системы: ключевые элементы системы должны существовать в нескольких экземплярах, чтобы при отказе одного из них функционирование системы обеспечивали другие.

Чтобы компьютерную систему можно было считать высоконадежной, она должна как минимум обладать высокой готовностью, но этого недостаточно. Необходимо обеспечить сохранность данных и защиту их от искажений. Кроме того, должна поддерживаться согласованность (непротиворечивость) данных, например если для повышения надежности на нескольких файловых серверах хранится несколько копий данных, то нужно постоянно обеспечивать их идентичность.

Так как сеть работает на основе механизма передачи пакетов между конечными узлами, одной из характеристик надежности является вероятность доставки пакета узлу назначения без искажений. Наряду с этой характеристикой могут использоваться и другие показатели: вероятность потери пакета (по любой из причин — из-за переполнения буфера маршрутизатора, несовпадения контрольной суммы, отсутствия работоспособного пути к узлу назначения и т. д.), вероятность искажения отдельного бита передаваемых данных, соотношение количества потерянных и доставленных пакетов.

Другим аспектом общей надежности является безопасность (security), то есть способность системы защитить данные от несанкционированного доступа. В распределенной системе это сделать гораздо сложнее, чем в централизованной. В сетях сообщения передаются по линиям связи, часто проходящим через общедоступные помещения, в которых могут быть установлены средства прослушивания линий. Другим уязвимым местом могут стать оставленные без присмотра персональные компьютеры. Кроме того, всегда имеется потенциальная угроза взлома защиты сети от неавторизованных пользователей, если сеть имеет выходы в глобальные общедоступные сети.

Еще одной характеристикой надежности является отказоустойчивость (fault tolerance). В сетях под отказоустойчивостью понимается способность системы скрыть от пользователя отказ отдельных ее элементов. Например, если копии таблицы базы данных хранятся одновременно на нескольких файловых серверах, пользователи могут просто не заметить отказа одного из них. В отказоустойчивой системе выход из строя одного из ее элементов приводит к некоторому снижению качества ее работы (деградации), а не к полному останову. Так, при отказе одного из файловых серверов в предыдущем примере увеличивается только время доступа к базе данных из-за уменьшения степени распараллеливания запросов, но в целом система будет продолжать выполнять свои функции.

<

Наследие телефонных сетей

Глобальные компьютерные сети очень многое унаследовали от других, гораздо более старых и глобальных сетей — телефонных.

Главным результатом создания первых глобальных компьютерных сетей был отказ от принципа коммутации каналов, на протяжении многих десятков лет успешно использовавшегося в телефонных сетях.

Выделяемый на все время сеанса связи составной канал с постоянной скоростью не мог эффективно использоваться пульсирующим трафиком компьютерных данных, у которого периоды интенсивного обмена чередуются с продолжительными паузами. Эксперименты и математическое моделирование показали, что пульсирующий и в значительной степени не чувствительный к задержкам компьютерный трафик гораздо эффективней передается по сетям, использующим принцип коммутации пакетов, когда данные разделяются на небольшие порции, которые самостоятельно перемещаются по сети за счет встраивания адреса конечного узла в заголовок пакета.

Так как прокладка высококачественных линий связи на большие расстояния обходится очень дорого, в первых глобальных сетях часто использовались уже существующие каналы связи, изначально предназначенные совсем для других целей. Например, в течение многих лет глобальные сети строились на основе телефонных каналов тональной частоты, способных в каждый момент времени вести передачу только одного разговора в аналоговой форме. Поскольку скорость передачи дискретных компьютерных данных по таким каналам была очень низкой (десятки килобит в секунду), набор предоставляемых услуг в глобальных сетях такого типа обычно ограничивался передачей файлов, преимущественно в фоновом режиме, и электронной почтой.

Помимо низкой скорости такие каналы имеют и другой недостаток — они вносят значительные искажения в передаваемые сигналы. Поэтому протоколы глобальных сетей, построенных с использованием каналов связи низкого качества, отличаются сложными процедурами контроля и восстановления данных. Типичным примером таких сетей являются сети X.25, разработанные еще в начале 70-х, когда низкоскоростные аналоговые каналы, арендуемые у телефонных компаний, были преобладающим типом каналов, соединяющих компьютеры и коммутаторы глобальной вычислительной сети.

Развитие технологии глобальных компьютерных сетей во многом определялся прогрессом телефонных сетей. С конца 60-х годов в телефонных сетях все чаще стала применяться передача голоса в цифровой форме, что привело к появлению высокоскоростных цифровых каналов, соединяющих АТС и позволяющих одновременно передавать десятки и сотни разговоров. Была разработана специальная технология плезиохронной цифровой иерархии (Plesiochronous Digital Hierarchy, PDH), предназначенная для создания так называемых первичных, или опорных, сетей. Такие сети не предоставляют услуг конечным пользователям, они являются фундаментом, на котором строятся скоростные цифровые каналы "точка-точка", соединяющие оборудование другой (так называемой наложенной) сети, которая уже работает на конечного пользователя.

Первоначально технология PDH, поддерживающая скорости до 140 Мбит/с, была внутренней технологией телефонных компаний. Однако со временем эти компании стали сдавать часть своих каналов PDH в аренду предприятиям, которые использовали их для создания собственных телефонных и глобальных компьютерных сетей.



Появившаяся в конце 80- х годов технология синхронной цифровой иерархии (Synchronous Digital Hierarchy, SDH) расширила диапазон скоростей цифровых каналов до 10 Гбит/c, а технология спектрального мультиплексирования DWDM (Dense Wave Division Multiplexing) — до сотен гигабит и даже нескольких терабит в секунду.

Сегодня глобальные сети по разнообразию и качеству предоставляемых услуг догнали локальные сети, которые долгое время лидировали в этом отношении, хотя и появились на свет значительно позже.

Новые возможности пользователей локальных сетей

Разработчики локальных сетей привнесли в организацию работы пользователей много нового. Так, стало намного проще, чем в глобальных сетях, получать доступ к сетевым ресурсам — в локальной сети пользователю не приходится запоминать сложные идентификаторы разделяемых ресурсов. Для этих целей система предоставляет список ресурсов в удобной для восприятия форме, например в виде древовидной графической структуры ("дерева" ресурсов). Еще один прием, позволяющий оптимизировать работу в локальной сети, состоит в том, что после соединения с удаленным ресурсом пользователь получает возможность обращаться к нему с помощью тех же команд, которые он применял при работе с локальными ресурсами. Следствием (и в то же время движущей силой) такого прогресса стало появление огромного количества непрофессиональных пользователей, освобожденных от необходимости изучать специальные (и достаточно сложные) команды для сетевой работы.

Может возникнуть вопрос — почему все эти преимущества пользователи получили только с появлением локальных сетей? Главным образом, это связано с использованием в локальных сетях качественных кабельных линий связи, на которых даже сетевые адаптеры первого поколения обеспечивали скорость передачи данных до10 Мбит/с. При небольшой протяженности, свойственной локальным сетям, стоимость таких линий связи была вполне приемлемой. Поэтому экономное расходование пропускной способности каналов, одна из основных задач, возложенных на технологии первых глобальных сетей, никогда не выходило на первый план при разработке протоколов локальных сетей. В таких условиях основным механизмом прозрачного доступа к ресурсам локальных сетей стали периодические широковещательные объявления серверов о своих ресурсах и услугах. На основании таких объявлений клиентские компьютеры составляли списки имеющихся в сети ресурсов и предоставляли их пользователю.

Перейти к следующей странице » <

Обобщенная задача коммутации

Если топология сети не полносвязная, то обмен данными между произвольной парой конечных узлов (абонентов) должен идти в общем случае через транзитные узлы.

Например, в сети на рис. 5.1 узлы 2 и 4, непосредственно друг с другом не связанные, вынуждены передавать данные через транзитные узлы, в качестве которых могут использоваться, например, узлы 1 и 5. Узел 1 должен выполнить передачу данных с интерфейса A на интерфейс B, а узел 5 — с интерфейса F на B.

Рис. 5.1. Коммутация абонентов через сеть транзитных узлов.

Последовательность транзитных узлов (сетевых интерфейсов) на пути от отправителя к получателю называется маршрутом.

В самом общем виде задача коммутации — задача соединения конечных узлов через сеть транзитных узлов — может быть представлена в виде нескольких взаимосвязанных частных задач:

Определение информационных потоков, для которых требуется прокладывать пути.

Определение маршрутов для потоков. Сообщение о найденных маршрутах узлам сети. Продвижение – распознавание потоков и локальная коммутация на каждом транзитном узле. Мультиплексирование и демультиплексирование потоков.

Общая характеристика модели OSI

Из того, что протокол представляет собой соглашение, принятое двумя взаимодействующими объектами, в данном случае двумя работающими в сети компьютерами, совсем не следует, что он обязательно является стандартным. Но на практике при реализации сетей обычно используются стандартные протоколы. Это могут быть фирменные, национальные или международные стандарты.

В начале 80-х годов ряд международных организаций по стандартизации — ISO, ITU-T и некоторые другие — разработали модель, которая сыграла значительную роль в развитии сетей. Эта модель называется моделью ISO/OSI.

Модель взаимодействия открытых систем (Open System Interconnection, OSI) определяет различные уровни взаимодействия систем в сетях с коммутацией пакетов, дает им стандартные имена и указывает, какие функции должен выполнять каждый уровень.

Модель OSI была разработана на основании большого опыта, полученного при создании компьютерных сетей, в основном глобальных, в 70-е годы. Полное описание этой модели занимает более 1000 страниц текста.

В модели OSI (рис. 11.6) средства взаимодействия делятся на семь уровней: прикладной, представительный, сеансовый, транспортный, сетевой, канальный и физический. Каждый уровень имеет дело с определенным аспектом взаимодействия сетевых устройств.

Рис. 11.6. Модель взаимодействия открытых систем ISO/OSI.

Модель OSI описывает только системные средства взаимодействия, реализуемые операционной системой, системными утилитами и аппаратными средствами. Модель не включает средства взаимодействия приложений конечных пользователей.
Собственные протоколы взаимодействия приложения реализуют, обращаясь к системным средствам. Поэтому необходимо различать уровень взаимодействия приложений и прикладной уровень.

Следует также иметь в виду, что приложение может взять на себя функции некоторых верхних уровней модели OSI. Например, некоторые СУБД имеют встроенные средства удаленного доступа к файлам. В этом случае приложение, выполняя доступ к удаленным ресурсам, не использует системную файловую службу; оно обходит верхние уровни модели OSI и обращается напрямую к системным средствам, ответственным за транспортировку сообщений по сети, которые располагаются на нижних уровнях модели OSI.

Итак, пусть приложение обращается с запросом к прикладному уровню, например к файловой службе. На основании этого запроса программное обеспечение прикладного уровня формирует сообщение стандартного формата. Обычное сообщение состоит из заголовка и поля данных. Заголовок содержит служебную информацию, которую необходимо передать через сеть прикладному уровню машины-адресата, чтобы сообщить ему, какую работу надо выполнить. В нашем случае заголовок, очевидно, должен содержать информацию о местонахождении файла и о типе операции, которую необходимо выполнить. Поле данных сообщения может быть пустым или содержать какие-либо данные, например те, которые необходимо записать в удаленный файл. Но для того чтобы доставить эту информацию по назначению, предстоит решить еще много задач, ответственность за которые несут нижележащие уровни.



После формирования сообщения прикладной уровень направляет его вниз по стеку представительному уровню. Протокол представительного уровня на основании информации, полученной из заголовка прикладного уровня, выполняет требуемые действия и добавляет к сообщению собственную служебную информацию — заголовок представительного уровня, в котором содержатся указания для протокола представительного уровня машины-адресата. Полученное в результате сообщение передается вниз сеансовому уровню, который в свою очередь добавляет свой заголовок, и т. д. (Некоторые протоколы помещают служебную информацию не только в начале сообщения в виде заголовка, но и в конце, в виде так называемого "концевика".) Наконец, сообщение достигает нижнего, физического уровня, который, собственно, и передает его по линиям связи машине-адресату. К этому моменту сообщение "обрастает" заголовками всех уровней (рис. 11.7).

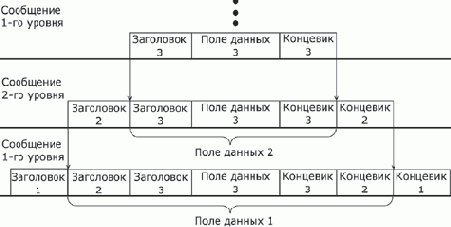

Рис. 11.7. Вложенность сообщений различных уровней.

Когда сообщение по сети поступает на машину-адресат, оно принимается ее физическим уровнем и последовательно перемещается вверх с уровня на уровень. Каждый уровень анализирует и обрабатывает заголовок своего уровня, выполняя соответствующие данному уровню функции, а затем удаляет этот заголовок и передает сообщение вышележащему уровню.

Наряду с термином сообщение (message) существуют и другие термины, применяемые сетевыми специалистами для обозначения единиц данных в процедурах обмена. В стандартах ISO для обозначения единиц данных, с которыми имеют дело протоколы разных уровней, используется общее название протокольный блок данных (Protocol Data Unit, PDU).Для обозначения блоков данных определенных уровней часто используются специальные названия: кадр (frame), пакет (packet), дейтаграмма (datagram), сегмент (segment).

Общая структура телекоммуникационной сети

Несмотря на то, что различия между компьютерными, телефонными, телевизионными и первичными сетями, безусловно, существенны, все эти сети на достаточно высоком уровне абстракции имеют сходные структуры.

Телекоммуникационная сеть (pис. 10.1) в общем случае включает следующие компоненты:

сеть доступа (access network) — предназначена для концентрации информационных потоков, поступающих по многочисленным каналам связи от оборудования пользователей, в сравнительно небольшом количестве узлов магистральной сети; магистраль (backbone или core network) — объединяет отдельные сети доступа, обеспечивая транзит трафика между ними по высокоскоростным каналам; информационные центры или центры управления сервисами (data centers или services control point) – это собственные информационные ресурсы сети, на основе которых осуществляется обслуживание пользователей.

Рис. 10.1. Структура телекоммуникационной сети.

И сеть доступа, и магистральная сеть строятся на базе коммутаторов. Каждый коммутатор оснащен некоторым количеством портов, которые соединяются с портами других коммутаторов каналами связи.

Одноранговые сети

В одноранговых сетях (рис. 9.5) все компьютеры равны в возможностях доступа к ресурсам друг друга. Каждый пользователь может по своему желанию объявить какой-либо ресурс своего компьютера разделяемым, после чего другие пользователи могут с ним работать. В одноранговых сетях на всех компьютерах устанавливается такая операционная система, которая предоставляет всем компьютерам в сети потенциально равные возможности. Сетевые операционные системы такого типа называются одноранговыми ОС. Очевидно, что одноранговые ОС должны включать как серверные, так и клиентские компоненты сетевых служб (на рисунке они обозначены буквами, соответственно, С и К). Примерами одноранговых ОС могут служить LANtastic, Personal Ware, Windows for Workgroups, Windows NT Workstation, Windows 95/98.

Рис. 9.5. Одноранговая сеть (здесь словом "Коммун." обозначены коммуникационные средства).

При потенциальном равноправии всех компьютеров в одноранговой сети часто возникает функциональная несимметричность. Обычно некоторые пользователи не желают предоставлять свои ресурсы для совместного доступа. В таком случае серверные возможности их операционных систем не активизируются, и компьютеры играют роль "чистых" клиентов (на рисунке неиспользуемые компоненты ОС изображены затемненными).

В то же время администратор может закрепить за некоторыми компьютерами сети только функции, связанные с обслуживанием запросов от остальных компьютеров, превратив их таким образом в "чистые" серверы, за которыми пользователи не работают. В такой конфигурации одноранговые сети становятся похожими на сети с выделенными серверами, но это только внешнее сходство — между этими двумя типами сетей остается существенное различие. Изначально в одноранговых сетях отсутствует специализация ОС в зависимости от того, какую роль играет компьютер — клиента или сервера. Изменение роли компьютера в одноранговой сети достигается за счет того, что функции серверной или клиентской частей просто не используются.

Одноранговые сети проще в развертывании и эксплуатации; по этой схеме организуется работа в небольших сетях, в которых количество компьютеров не превышает 10-20. В этом случае нет необходимости в применении централизованных средств администрирования — нескольким пользователям нетрудно договориться между собой о перечне разделяемых ресурсов и паролях доступа к ним.

Однако в больших сетях средства централизованного администрирования, хранения и обработки данных, а особенно защиты данных необходимы. Такие возможности легче обеспечить в сетях с выделенными серверами.

<

Операторы связи и клиенты

Существуют сети, которые создаются специально для оказания общедоступных (публичных, public) телекоммуникационных услуг. Примерами таких сетей могут служить городские, региональные, национальные и международные телефонные сети. Их услугами пользуются многочисленные клиенты — владельцы домашних и мобильных телефонов, а также предприятия (корпоративные пользователи). Еще одной традиционной телекоммуникационной услугой является предоставление в аренду каналов связи. У первичных сетей PDH/SDH, создаваемых телекоммуникационным предприятием для объединения своих АТС, обычно остается не используемая для внутренних нужд канальная емкость, которую логично сдавать в аренду. Типичными потребителями этой услуги являются крупные предприятия, которые создают с помощью арендованных каналов собственные сети — телефонные или компьютерные.

По мере роста популярности компьютерной обработки данных к набору телекоммуникационных услуг добавилась возможность объединения локальных сетей предприятий с помощью общедоступной территориальной сети передачи данных, например сети технологии X.25, frame relay, ATM или IP. Internet-революция 90-х годов породила такую распространенную общедоступную услугу, как доступ в Internet для обмена сообщениями электронной почты и использования ресурсов многочисленных Web-сайтов. Вскоре среда Internet стала использоваться предприятиями не только для доступа к "чужим" информационным ресурсам, но и для объединения собственных, то есть как типичная сеть передачи данных, оказывающая транспортные услуги.
На стыке телефонных и компьютерных сетей начали появляться новые типы общедоступных услуг, использующие возможности комплексного применения различных технологий.

Специализированное предприятие, которое создает телекоммуникационную сеть для оказания общедоступных услуг, владеет этой сетью и поддерживает ее работу, традиционно называется оператором связи (telecommunication carrier).

Операторы связи отличаются друг от друга:

набором предоставляемых услуг; территорией, в пределах которой предоставляются услуги; типом клиентов, на которых ориентированы услуги; имеющейся во владении оператора инфраструктурой — линиями связи, коммутационным оборудованием, информационными серверами и т.п.

Оповещение сети о выбранном маршруте

После того, как маршрут определен (вручную или автоматически), следует "сообщить" о нем всем устройствам сети. Сообщение о маршруте должно нести каждому транзитному устройству примерно такую информацию: "Если придут данные, относящиеся к потоку n, то нужно передать их на интерфейс F".

Сообщение о маршруте обрабатывается транзитным устройством, в результате чего создается новая запись в таблице коммутации, в которой локальному или глобальному признаку (признакам) потока (например, метке, номеру входного интерфейса или адресу назначения) ставится в соответствие номер интерфейса, на который устройство должно передать данные, относящиеся к этому потоку.

Ниже помещен фрагмент таблицы коммутации, содержащий запись, сделанную на основании сообщения о необходимости передачи потока n на интерфейс F.

Признаки потока	Направление передачи данных номер интерфейса и/или адрес следующего узла
n	F

Конечно, структура сообщения о маршруте и содержимого таблицы коммутации зависит от конкретной технологии, однако эти особенности не меняют сущности рассматриваемых процессов.

Передача информации о выбранных маршрутах так же, как и определение маршрута, может осуществляться и вручную, и автоматически. Администратор сети может зафиксировать маршрут, выполнив конфигурацию устройства вручную, например, жестко скоммутировав на длительное время определенные пары входных и выходных интерфейсов (так работали "телефонные барышни" на первых коммутаторах). Он может также по собственной инициативе внести запись о маршруте в таблицу коммутации. Однако поскольку топология сети и информационных потоков может меняться (отказ или появление новых промежуточных узлов, изменение адресов или определение новых потоков), то гибкое решение задач определения и назначение маршрутов предполагает постоянный анализ состояния сети и обновление маршрутов и таблиц коммутации, что требует применения средств автоматизации.

Оповестить сеть о найденных маршрутах — это значит вручную или автоматически настроить каждый коммутатор таким образом, чтобы он "знал", в каком направлении следует передавать каждый поток.

1 На практике для уменьшения вычислительной работы ограничиваются поиском не оптимального в математическом смысле, а рационального, то есть близкого к оптимальному, маршрута. Это касается, прежде всего, случая, когда задача выбора маршрута формулируется как задача многокритериальной оптимизации. <

Определение информационных потоков

Понятно, что через один транзитный узел может проходить несколько маршрутов, например через узел 5 проходят данные, направляемые узлом 4 каждому из остальных узлов, а также все данные, поступающие в узлы 3, 7 и 10. Транзитный узел должен уметь распознавать поступающие на него потоки данных, чтобы обеспечивать их передачу именно на те свои интерфейсы, которые ведут к нужному узлу.

Информационным потоком (data flow, data stream) называют последовательность данных, объединенных набором общих признаков, который выделяет эти данные из общего сетевого трафика.

Данные могут быть представлены в виде последовательности байтов или объединены в более крупные единицы данных — пакеты, кадры, ячейки. Например, все данные, поступающие от одного компьютера, можно определить как единый поток, а можно представить как совокупность нескольких подпотоков, каждый из которых в качестве дополнительного признака имеет адрес назначения. Каждый из этих подпотоков, в свою очередь, можно разделить на еще более мелкие подпотоки данных, например, относящихся к разным сетевым приложениям — электронной почте, копированию файлов, обращению к Web-серверу.

Понятие потока используется при решении различных сетевых задач, и в зависимости от конкретного случая, определяется соответствующий набор признаков. В задаче коммутации, суть которой — передача данных из одного конечного узла в другой, при определении потоков в роли обязательных признаков потока, очевидно, должны выступать адрес отправителя и адрес назначения данных.
Тогда каждой паре конечных узлов будет соответствовать один поток и один маршрут.

Однако не всегда достаточно определить поток только парой адресов. Если на одной и той же паре конечных узлов выполняется несколько взаимодействующих по сети приложений, которые предъявляют к ней свои особые требования, поток данных между двумя конечными узлами должен быть разделен на несколько подпотоков, так чтобы для каждого из них можно было проложить свой маршрут. В таком случае выбор пути должен осуществляться с учетом характера передаваемых данных. Например для файлового сервера важно, чтобы передаваемые им большие объемы данных направлялись по каналам с высокой пропускной способностью, а для программной системы управления, которая посылает в сеть короткие сообщения, требующие обязательной и немедленной отработки, при выборе маршрута важнее надежность линии связи и минимальный уровень задержек. В таком примере набор признаков потока должен быть расширен за счет информации, идентифицирующей приложение.

Кроме того, даже для данных, предъявляющих к сети одинаковые требования, может прокладываться несколько маршрутов, чтобы за счет распараллеливания добиться одновременного использования различных каналов и тем самым ускорить передачу данных. В данном случае необходимо "пометить" данные, которые будут направляться по каждому из этих маршрутов.

Признаки потока могут иметь глобальное или локальное значение. В первом случае они однозначно определяют поток в пределах всей сети, а во втором — в пределах одного транзитного узла.


Пара уникальных адресов конечных узлов для идентификации потока — это пример глобального признака. Примером признака, локально определяющего поток в пределах устройства, может служить номер (идентификатор) интерфейса устройства, с которого поступили данные. Например, узел 1 (рис. 5.1) может быть сконфигурирован так, что он передает все данные, поступившие с интерфейса А, на интерфейс С, а данные, поступившие с интерфейса D, на интерфейс В. Такое правило позволяет разделить два потока данных — поступающий из узла 2 и поступающий из узла 7 — и направлять их для транзитной передачи через разные узлы сети, в данном случае данные из узла 2 через узел 8, а данные из узла 7 — через узел 5.

Существует особый тип признака — метка потока. Метка может иметь глобальное значение, уникально определяющее поток в пределах сети. В таком случае она в неизменном виде закрепляется за потоком на всем протяжении его пути следования от узла источника до узла назначения. В некоторых технологиях используются локальные метки потока, значения которых динамически меняются при передаче данных от одного узла к другому.

Определить потоки – это значит задать для них набор отличительных признаков, на основании которых коммутаторы смогут направлять потоки по предназначенным для них маршрутам.

Определение маршрутов

Определение пути, то есть последовательности транзитных узлов и их интерфейсов, через которые надо передавать данные, чтобы доставить их адресату — сложная задача, особенно когда конфигурация сети такова, что между парой взаимодействующих сетевых интерфейсов существует множество путей. Задача определения маршрутов состоит в выборе из всего этого множества одного или нескольких путей. И хотя в частном случае множества имеющихся и выбранных путей могут совпадать, чаще всего выбор останавливают на одном оптимальном1 по некоторому критерию маршруте.

В качестве критериев выбора могут выступать, например:

номинальная пропускная способность; загруженность каналов связи; задержки, вносимые каналами; количество промежуточных транзитных узлов; надежность каналов и транзитных узлов.

Заметим, что даже в том случае, когда между конечными узлами существует единственный путь, его определение при сложной топологии сети может представлять собой нетривиальную задачу.

Маршрут может определяться эмпирически ("вручную") администратором сети, который, используя различные, часто не формализуемые соображения, анализирует топологию сети и задает последовательность интерфейсов, которую должны пройти данные, чтобы достичь получателя. Среди побудительных мотивов выбора того или иного пути могут быть: особые требования к сети со стороны различных типов приложений, решение передавать трафик через сеть определенного провайдера, предположения о пиковых нагрузках на некоторые каналы сети, соображения безопасности.

Однако эвристический подход к определению маршрутов для большой сети со сложной топологией не подходит. В этом случае такая задача решается чаще всего автоматически. Для этого конечные узлы и другие устройства сети оснащаются специальными программными средствами, которые организуют взаимный обмен служебными сообщениями, позволяющий каждому узлу составить свое представление о топологии сети. Затем на основе этого исследования и математических алгоритмов определяются наиболее рациональные маршруты.

Определить маршрут — однозначно задать последовательность транзитных узлов и их интерфейсов, через которые надо передавать данные, чтобы доставить их адресату.

Основные достоинства технологии Ethernet

Главным достоинством сетей Ethernet, благодаря которому они стали такими популярными, является их экономичность. Для построения сети достаточно иметь по одному сетевому адаптеру для каждого компьютера плюс один физический сегмент коаксиального кабеля нужной длины. Кроме того, в сетях Ethernet реализованы достаточно простые алгоритмы доступа к среде, адресации и передачи данных. Простота логики работы сети ведет к упрощению и, соответственно, снижению стоимости сетевых адаптеров и их драйверов. По той же причине адаптеры сети Ethernet обладают высокой надежностью. И, наконец, еще одним замечательным свойством сетей Ethernet является их хорошая расширяемость, то есть возможность подключения новых узлов.

Другие базовые сетевые технологии, такие как Token Ring и FDDI, хотя и обладают индивидуальными чертами, в то же время имеют много общего с Ethernet. В первую очередь, это применение регулярных фиксированных топологий ("иерархическая звезда" и "кольцо"), а также разделяемых сред передачи данных. Существенные отличия одной технологии от другой связаны с особенностями используемого метода доступа к разделяемой среде. Так, отличия технологии Ethernet от технологии Token Ring во многом определяются спецификой заложенных в них методов разделения среды — случайного алгоритма доступа в Ethernet и метода доступа путем передачи маркера в Token Ring.

<

Первые сети — глобальные

Хотя теоретические работы по созданию концепций сетевого взаимодействия велись почти с момента появления вычислительных машин, значимые практические результаты по объединению компьютеров в сети были получены лишь в конце 60-х, когда с помощью глобальных связей и техники коммутации пакетов удалось реализовать взаимодействие машин класса мэйнфреймов и суперкомпьютеров (рис.1.4). Эти дорогостоящие компьютеры хранили уникальные данные и программы, обмен которыми позволил повысить эффективность их использования.

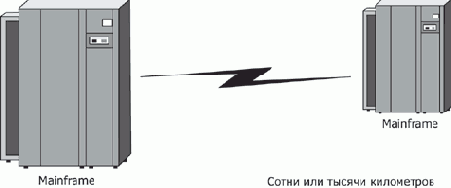

Рис. 1.4. Объединение удаленных супер-ЭВМ глобальными связями.

Но еще до реализации связей "компьютер-компьютер", была решена более простая задача — организация связи "удаленный терминал-компьютер". Терминалы, находящиеся от компьютера на расстоянии многих сотен, а то и тысяч километров, соединялись с компьютерами через телефонные сети с помощью модемов. Такие сети позволяли многочисленным пользователям получать удаленный доступ к разделяемым ресурсам нескольких мощных компьютеров класса супер-ЭВМ.

И только потом были разработаны средства обмена данными между компьютерами в автоматическом режиме. На основе этого механизма в первых сетях были реализованы службы обмена файлами, синхронизации баз данных, электронной почты и другие, ставшие теперь традиционными, сетевые службы.

В 1969 году министерство обороны США инициировало работы по объединению в общую сеть суперкомпьютеров оборонных и научно-исследовательских центров. Эта сеть, получившая название ARPANET послужила отправной точкой для создания первой и самой известной ныне глобальной сети — Internet.
Сеть ARPANET объединяла компьютеры разных типов, работавшие под управлением различных ОС с дополнительными модулями, реализующими коммуникационные протоколы, общие для всех компьютеров сети. Такие ОС можно считать первыми сетевыми операционными системами.

Сетевые ОС в отличие от многотерминальных позволяли не только рассредоточить пользователей, но и организовать распределенное хранение и обработку данных между несколькими компьютерами, связанными электрическими связями. Любая сетевая операционная система, с одной стороны, выполняет все функции локальной операционной системы, а с другой стороны, обладает некоторыми дополнительными средствами, позволяющими ей взаимодействовать по сети с операционными системами других компьютеров. Программные модули, реализующие сетевые функции, появлялись в операционных системах постепенно, по мере развития сетевых технологий, аппаратной базы компьютеров и возникновения новых задач, требующих сетевой обработки.

В 1974 году компания IBM объявила о создании собственной сетевой архитектуры для своих мэйнфреймов, получившей название SNA (System Network Architecture, системная сетевая архитектура). В это же время в Европе активно велись работы по созданию и стандартизации сетей X.25.

Таким образом, хронологически первыми появились глобальные сети (Wide Area Networks, WAN), то есть сети, объединяющие территориально рассредоточенные компьютеры, возможно, находящиеся в различных городах и странах. Именно при построении глобальных сетей были впервые предложены и отработаны многие основные идеи и концепции современных вычислительных сетей, такие, например, как многоуровневое построение коммуникационных протоколов, технология коммутации пакетов и маршрутизация пакетов в составных сетях.

Поддержка разных видов трафика

Компьютерные сети изначально предназначались для совместного доступа к ресурсам компьютеров: файлам, принтерам и т. п. Трафик, создаваемый этими традиционными службами компьютерных сетей, имеет свои особенности и существенно отличается от трафика сообщений в телефонных сетях или, например, в сетях кабельного телевидения. Однако в 90-е годы в компьютерные сети проник трафик мультимедийных данных, представляющих в цифровой форме речь и видеоизображение. Компьютерные сети стали использоваться для организации видеоконференций, обучения на основе видеофильмов и т. п. Естественно, что для динамической передачи мультимедийного трафика требуются иные алгоритмы и протоколы, и, соответственно, другое оборудование. Хотя доля мультимедийного трафика пока невелика, он уже начал проникать как в глобальные, так и в локальные сети, и этот процесс, очевидно, будет активно продолжаться.

Главной особенностью трафика, образующегося при динамической передаче голоса или изображения, является наличие жестких требований к синхронности передаваемых сообщений. Для качественного воспроизведения непрерывных процессов, которыми являются звуковые колебания или изменения интенсивности света в видеоизображении, необходимо получение измеренных и закодированных амплитуд сигналов с той же частотой, с которой они были измерены на передающей стороне. При запаздывании сообщений будут наблюдаться искажения.

В то же время трафик компьютерных данных характеризуется крайне неравномерной интенсивностью поступления сообщений в сеть при отсутствии жестких требований к синхронности доставки этих сообщений. Например, доступ пользователя, работающего с текстом на удаленном диске, порождает случайный поток сообщений между удаленным и локальным компьютерами, зависящий от действий пользователя, причем задержки при доставке в некоторых (достаточно широких с компьютерной точки зрения) пределах мало влияют на качество обслуживания пользователя сети. Все алгоритмы компьютерной связи, соответствующие протоколы и коммуникационное оборудование были рассчитаны именно на такой "пульсирующий" характер трафика, поэтому необходимость передавать мультимедийный трафик требует внесения принципиальных изменений, как в протоколы, так и в оборудование. Сегодня практически все новые протоколы в той или иной степени предоставляют поддержку мультимедийного трафика.

Особую сложность представляет совмещение в одной сети традиционного компьютерного и мультимедийного трафика. Передача исключительно мультимедийного трафика компьютерной сетью хотя и связана с определенными сложностями, но доставляет меньше хлопот. А вот сосуществование двух типов трафика с противоположными требованиями к качеству обслуживания является намного более сложной задачей. Обычно протоколы и оборудование компьютерных сетей относят мультимедийный трафик к факультативному, поэтому качество его обслуживания оставляет желать лучшего. Сегодня затрачиваются большие усилия по созданию сетей, которые не ущемляют интересы одного из типов трафика. Наиболее близки к этой цели сети на основе технологии ATM, разработчики которой изначально учитывали случай сосуществования разных типов трафика в одной сети.

<
/td>

---

---
