ADOBE ILLUSTRATOR 7.0 (часть 2)



Раздел Value Axis (Ось значений)

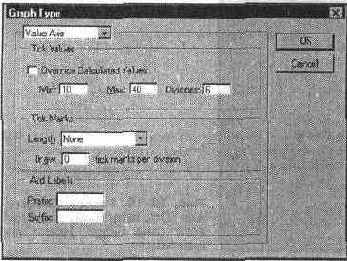

В поле Tick Values (Диапазон значений) по умолчанию установлен флажок Override Calculated Values (Игнорировать расчетные значения), который обеспечивает автоматический расчет и отображение меток единиц измерения. Если требуется иная расстановка меток, то этот флажок удаляется, а в ставших доступными полях устанавливаются нужные значения. В поле Min (Min) — минимальное значение для метки, в поле Мах (Мах) — максимальное значение для метки и в поле Divisions (Секций) — количество промежуточных меток в диапазоне от 1 до 1000. В поле Tick Marks (Линии разметки) определяются параметры штрихов меток на оси значений. В списке Length (Длина) предлагаются следующие варианты длины штрихов: вариант None (He создавать) исключает штрихи на оси значений, вари- ант Short (Короткие) обеспечивает короткие штрихи внутрь диаграммы, а вариант Full Width (Длинные) — длинные штрихи через всю диаграмму. В поле Draw tick marks per division (Создать в каждом разделе) можно «участить» сетку меток оси значений, если ввести число дополнительных меток. В поле Add Labels (Добавить к меткам) для цифровых значений можно ввести название единицы измерения. Поле Prefix (Префикс) служит для ввода единицы измерения, которая «пишется» перед числом, например, «$», а поле Suffix (Суффикс) — единицы измерения, которая «пишется» после числа, например, «руб.». Впрочем, в эти поля можно вводить произвольный текст. Для того чтобы определить параметры для горизонтальной оси, необходимо в списке в верхней части диалогового окна Graph Туре (Тип диаграммы) следует выбрать вариант Category Axis (Ось категорий), который открывает новый раздел этого диалогового окна (Рисунок 13-18). Все параметры идентичны параметрам для оси значений.
