Глава 2.1. Кабели на основе витых пар

Средой передачи информации называются те линии связи (или каналы связи), по которым производится обмен информацией между компьютерами. В подавляющем большинстве компьютерных сетей (особенно локальных) используются проводные или кабельные каналы связи, хотя существуют и беспроводные сети.
Информация в локальных сетях чаще всего передается в последовательном коде, то есть бит за битом. Понятно, что такая передача медленнее и сложнее, чем при использовании параллельного кода. Однако надо учитывать то, что при более быстрой параллельной передаче увеличивается количество соединительных кабелей в число раз, равное количеству разрядов параллельного кода (например, в 8 раз при 8-разрядном коде). Это совсем не мелочь, как может показаться на первый взгляд. При значительных расстояниях между абонентами сети стоимость кабеля может быть вполне сравнима со стоимостью компьютеров и даже превосходить ее. К тому же проложить один кабель (реже два разнонаправленных) гораздо проще, чем 8,16 или 32. Значительно дешевле обойдется также поиск повреждений и ремонт кабеля.
Но это еще не все. Передача на большие расстояния при любом типе кабеля требует сложной передающей и приемной аппаратуры: для этого надо формировать мощный сигнал на передающем конце и детектировать слабый сигнал на приемном конце. При последовательной передаче для этого требуется всего один передатчик и один приемник. При параллельной же передаче количество передатчиков и приемников возрастает пропорционально разрядности используемого параллельного кода. Поэтому даже при разработке сети незначительной длины (порядка десятка метров) чаще всего все равно выбирают последовательную передачу.

К тому же при параллельной передаче чрезвычайно важно, чтобы длины отдельных кабелей были точно равны друг другу, иначе в результате прохождения по кабелям разной длины между сигналами на приемном конце образуется временной сдвиг, который может привести к сбоям в работе или даже к полной неработоспособности сети. Например, при скорости передачи 100 Мбит/с и длительности бита 10 не этот временной сдвиг не должен превышать 5-10 не. Такую величину сдвига дает разница в длинах кабелей в 1-2 метра. При длине кабеля 1000 метров это составляет 0,1-0,2%.

Правда, в некоторых высокоскоростных локальных сетях все-таки используют параллельную передачу по 2-4 кабелям, что позволяет при заданной скорости передачи применять более дешевые кабели с меньшей полосой пропускания, но допустимая длина кабелей при этом не превышает сотни метров. Примером может служить сегмент 100BASE-T4 сети Fast Ethernet.

Промышленностью выпускается огромное количество типов кабелей, например, крупнейшая кабельная фирма Belden предлагает более 2000 их наименований. Все выпускаемые кабели можно разделить на три большие группы:

кабели на основе витых пар проводов (twisted pair), которые делятся на экранированные (shielded twisted pair, STP) и неэкранированные (unshielded twisted pair, UTP); коаксиальные кабели (coaxial cable); оптоволоконные кабели (fiber optic).

Каждый тип кабеля имеет свои преимущества и недостатки, так что при выборе типа кабеля надо учитывать как особенности решаемой задачи, так и особенности конкретной сети, в том числе и используемую топологию. В настоящее время действует стандарт на кабели EIA/TIA 568 (Commercial Building Telecommunications Cabling Standard), принятый в 1995 году и заменивший все действовавшие ранее фирменные стандарты.

Витые пары проводов используются в самых дешевых и на сегодняшний день, пожалуй, самых популярных кабелях. Кабель на основе витых пар представляет собой несколько пар скрученных изолированных медных проводов в единой диэлектрической (пластиковой) оболочке. Он довольно гибкий и удобный для прокладки.

Обычно в кабель входит две витые пары (рис. 2.1) или четыре витые пары.

Неэкранированные витые пары характеризуются слабой защищенностью от внешних электромагнитных помех, а также слабой защищенностью от подслушивания с целью, например, промышленного шпионажа. Перехват передаваемой информации возможен как с помощью контактного метода (посредством двух иголочек, воткнутых в кабель), так и с помощью бесконтактного метода, сводящегося к радиоперехвату излучаемых кабелем электромагнитных полей. Для устранения этих недостатков применяется экранирование.

Рис. 2.1. Кабель с витыми парами

В случае экранированной витой пары STP каждая из витых пар помещается в металлическую оплетку-экран для уменьшения излучений кабеля, защиты от внешних электромагнитных помех и снижения взаимного влияния пар проводов друг на друга (crosstalk - перекрестные наводки). Естественно, экранированная витая пара гораздо дороже, чем неэкранированная, а при ее использовании необходимо применять и специальные экранированные разъемы, поэтому встречается она значительно реже, чем неэкранированная витая пара.

Основные достоинства неэкранированных витых пар - простота монтажа разъемов на концах кабеля, а также простота ремонта любых повреждений по сравнению с другими типами кабеля. Все остальные характеристики у них хуже, чем у других кабелей. Например, при заданной скорости передачи затухание сигнала (уменьшение его уровня по мере прохождения по кабелю) у них больше, чем у коаксиальных кабелей. Если учесть еще низкую помехозащищенность, то становится понятным, почему линии связи на основе витых пар, как правило, довольно короткие (обычно в пределах 100 метров). В настоящее время витая пара используется для передачи информации на скоростях до 100 Мбит/с и ведутся работы по повышению скорости передачи до 1000 Мбит/с.

Согласно стандарту EIA/TIA 568, существуют пять категорий кабелей на основе неэкранированной витой пары (UTP):

Кабель категории 1 — это обычный телефонный кабель (пары проводов не витые), по которому можно передавать только речь, но не данные. Данный тип кабеля имеет большой разброс параметров (волнового сопротивления, полосы пропускания, перекрестных наводок). Кабель категории 2 - это кабель из витых пар для передачи данных в полосе частот до 1 МГц. Кабель не тестируется на уровень перекрестных наводок. В настоящее время он используется очень редко. Стандарт EIA/TIA 568 не различает кабели категорий 1 и 2. Кабель категории 3 — это кабель для передачи данных в полосе часто до 16 МГц, состоящий из витых пар с девятью витками проводов на метр длины. Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Это самый простой тип кабелей, рекомендованный стандартом для локальных сетей. Сейчас он имеет наибольшее распространение. Кабель категории 4 - это кабель, передающий данные в полосе частот до 20 МГц. Используется редко, так как не слишком заметно отличается от категории 3. Стандартом рекомендуется вместо кабеля категории 3 переходить сразу на кабель категории 5. Кабель категории 4 тестируется на все параметры и имеет волновое сопротивление 100 Ом. Кабель был разработан для работы в сетях по стандарту IEEE 802.5. Кабель категории 5 - самый совершенный кабель в настоящее время, рассчитанный на передачу данных в полосе частот до 100 МГц. Состоит из витых пар, имеющих не менее 27 витков на метр длины (8 витков на фут). Кабель тестируется на все параметры и имеет волновое сопротивление 100 Ом. Рекомендуется применять его в современных высокоскоростных сетях типа Fast Ethernet и TPFDDI. Кабель категории 5 примерно на 30-50% дороже, чем кабель категории 3. Кабель категории 6 - перспективный тип кабеля для передачи данных в полосе частот до 200 МГц. Кабель категории 7 - перспективный тип кабеля для передачи данных в полосе частот до 600 МГц.

Согласно стандарту EIA/TIA 568, полное волновое сопротивление наиболее совершенных кабелей категорий 3, 4 и 5 должно составлять 100 Ом ± 15% в частотном диапазоне от частоты 1 МГц до максимальной частоты кабеля. Как видим, требования не очень жесткие: величина волнового сопротивления может находиться в диапазоне от 85 до 115 Ом. Здесь же отметим, что волновое сопротивление экранированной витой пары STP должно быть по стандарту равно 150 Ом ± 15%. Для согласования импедансов кабеля и оборудования в случае их несовпадения применяют согласующие трансформаторы (Balun). Встречается также экранированная витая пара с волновым сопротивлением 100 Ом, но довольно редко.

Второй важнейший параметр, задаваемый стандартом, - это максимальное затухание сигнала, передаваемого по кабелю, на разных частотах. В таблице 2.1 приведены предельные значения величины затухания для кабелей категорий 3, 4 и 5 для расстояния 1000 футов (305 метров) при нормальной температуре окружающей среды 20°С.

Табл. 2.1. Максимальное затухание в кабелях

Частота, МГц	Максимальное затухание, дБ
	Категория 3	Категория 4	Категория 5
0,064	2,8	2,3	2,2
0,256	4,0	3,4	3,2
0,512	5,6	4,6	4,5
0,772	6,8	5,7	5,5
1,0	7,8	6,5	6,3
4,0	17	13	13
8,0	26	19	18
10,0	30	22	20
16,0	40	27	25
20,0	-	31	28
25,0	-	-	32
31,25	-	-	36
62,5	-	-	52
100	-	-	67

Из таблицы видно, что величины затухания на частотах, близких к пре-ьным, для всех кабелей очень значительны, то есть даже на неболь-с расстояниях сигнал ослабляется в десятки и сотни раз, что предъяв-г высокие требования к приемникам сигнала.

Еще один специфический параметр, определяемый стандартом - это величина так называемой перекрестной наводки на ближнем конце (NEXT -г End Crosstalk). Он характеризует влияние разных проводов в кабе-руг на друга. В таблице 2.2 представлены значения допустимой перекрестной наводки на ближнем конце для кабелей категорий 3, 4 и 5 на тачных частотах сигнала. Естественно, более качественные кабели обеспечивают меньшую величину перекрестной наводки.

Табл. 2.2. Допустимые уровни перекрестных наводок

Частота, МГц	Перекрестная наводка на ближнем конце, дБ
Категория 3	Категория 4	Категория 5
0,150	-54	-68	-74
0,772	-43	-58	-64
1,0	-41	-56	-62
4,0	-32	-47	-53
8,0	-28	-42	-48
10,0	-26	-41	-47
16,0	-23	-38	-44
20,0	-	-36	-42
25,0	-	-	-41
31,25	-	-	-40
32,5	-	-	-35
100,0	-	—	-32

Стандарт определяет также максимально допустимую величину рабочей емкости каждой из витых пар кабелей категории 4 и 5. Она должна составлять не более 17 нФ на 305 метров (1000 футов) при частоте сигнала 1 кГц и температуре окружающей среды 20°С.

Для присоединения витых пар используются разъемы (коннекторы) типа 5, похожие на всем известные разъемы, используемые в телефонах (R J-11), но несколько большие по размеру (поэтому они не входят в телефонную розетку). Разъемы RJ-45 имеют восемь контактов вместо четырех в случае RJ-11. Присоединяются разъемы к кабелю с помощью специальных обжимных инструментов. При этом золоченые игольчатые контакты разъема прокалывают изоляцию каждого провода, входят между его жилами и обеспечивают надежное и качественное соединение. Надо учитывать, что при установке разъемов стандартом допускается расплетение витой пары кабеля на длину не более одного сантиметра.

Чаще всего витые пары используются для передачи данных в одном направлении, то есть в топологиях типа «звезда» или «кольцо». Топология «шина» обычно ориентируется на коаксиальный кабель. Поэтому внешние терминаторы, согласующие неподключенные концы кабеля, для витых пар практически никогда не применяются.

Кабели выпускаются с двумя типами внешних оболочек:

кабель в поливинилхлоридной (ПВХ, PVC) оболочке дешевле и предназначен для работы кабеля в сравнительно комфортных условиях эксплуатации; кабель в тефлоновой оболочке дороже и предназначен для более жестких условий эксплуатации.

Кабель в ПВХ-оболочке называется еще non-plenum, а кабель в тефлоновой оболочке - plenum. Термин plenum обозначает здесь не собрание руководства какой-то партии, а пространство под фальшполом и над подвесным потолком, где очень удобно размещать кабели сети. Для прокладки в этих скрытых от глаз пространствах как раз удобнее кабель в тефлоновой оболочке, который, в частности, горит гораздо хуже, чем ПВХ-кабель, и не выделяет при горении так много ядовитых газов.

Еще один важный параметр любого кабеля, который жестко не определяется стандартом, но может существенно повлиять на работоспособность сети, - это скорость распространения сигнала в кабеле, то есть задержка распространения сигнала в кабеле в расчете на единицу длины.

Производители кабелей иногда указывают величину задержки на метр длины, а иногда — скорость распространения сигнала относительно скорости света (или NVP - Nominal Velocity of Propagation, как ее часто называют в документации). Связаны эти две величины простой формулой:

t3=l/(3 • 1010 • NVP),

где t3 - величина задержки на метр длины кабеля в наносекундах. Например, если NVP=0,65 (65% от скорости света), то задержка t будет равна 5,13 нс/м. Типичная величина задержки большинства современных кабелей составляет около 5 нс/м.

Табл. 2.3. Временные характеристики некоторых кабелей

Фирма	Марка	Категория	Оболочка	NVP	Задержка
AT&T	1010	3	non-plenum	0,67	4,98
AT&T	1041	4	non-plenum	0,70	4,76
AT&T	1061	5	non-plenum	0,70	4,76
AT&T	2010	3	plenum	0,70	4,76
AT&T	2041	4	plenum	0,75	4,44
AT&T	2061	5	plenum	0,75	4,44
Belden	1229А	3	non-plenum	0,69	4,83
Belden	1455А	4	non-plenum	0,72	4,63
Belden	1583А	5	non-plenum	0,72	•4,63
Belden	1245А2	3	plenum	0,69	4,83
Belden	1457А	4	plenum	0,75	4,44
Belden	1585А	5	plenum	0,75	4,44

це 2.3 приведены величины NVP и задержек на метр длины (в ундах) для некоторых типов кабеля двух самых известных срирм-дителей AT&T и Belden.

Стоит также отметить, что каждый из проводов, входящих в кабель на ятых пар, как правило, имеет свой цвет изоляции, что существен-цает монтаж разъемов, особенно в том случае, когда концы кабеля находятся в разных комнатах, и контроль с помощью приборов затруднен.

Примером кабеля с экранированными витыми парами может служить iTP IBM типа 1, который включает в себя две экранированные ры AWG типа 22. Волновое сопротивление каждой пары состав-Ом. Для этого кабеля применяются специальные разъемы, отличаются от разъемов для неэкранированной витой пары (например, DB9). Имеются и экранированные версии разъема RJ-45.

Глава 2.2. Коаксиальные кабели

Коаксиальный кабель представляет собой электрический кабель, состоящий из центрального провода и металлической оплетки, разделенных между собой слоем диэлектрика (внутренней изоляции) и помещенных в общую внешнюю оболочку (рис. 2.2).

Коаксиальный кабель до недавнего времени был распространен наиболее широко, что связано с его высокой помехозащищенностью (благодаря металлической оплетке), а также более высокими, чем в случае витой пары, допустимыми скоростями передачи данных (до 500 Мбит/с) и большими допустимыми расстояниями передачи (до километра и выше). К нему труднее механически подключиться для несанкционированного прослушивания сети, он также дает заметно меньше электромагнитных . излучений вовне. Однако монтаж и ремонт коаксиального кабеля существенно сложнее, чем витой пары, а стоимость его выше (он дороже примерно в 1,5-3 раза по сравнению с кабелем на основе витых пар). Сложнее и установка разъемов на концах кабеля. Поэтому его сейчас применяют реже, чем витую пару.

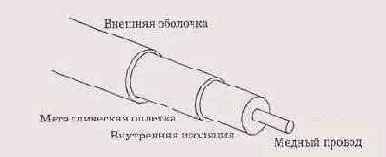

Рис. 2.2. Коаксиальный кабель

Основное применение коаксиальный кабель находит в сетях с топологией типа «шина». При этом на концах кабеля обязательно должны устанавливаться терминаторы для предотвращения внутренних отражений сигнала, причем один (и только один!) из терминаторов должен быть заземлен. Без заземления металлическая оплетка не защищает сеть от внешних электромагнитных помех и не снижает излучение передаваемой по сети информации во внешнюю среду. Но при заземлении оплетки в двух или более точках из строя может выйти не только сетевое оборудование, но и компьютеры, подключенные к сети (подробнее об этом - в специальном разделе этой главы). Терминаторы должны быть обязательно согласованы с кабелем, то есть их сопротивление должно быть равно волново му сопротивлению кабеля. Например, если используется 50-омный кабель, для него подходят только 50-омные терминаторы.

Реже коаксиальные кабели применяются в сетях с топологией «звезда» и «пассивная звезда» (например, в сети Arcnet). В этом случае проблема согласования существенно упрощается, так как внешних терминаторов на свободных концах не требуется.

Волновое сопротивление кабеля указывается в сопроводительной документации. Чаще всего в локальных сетях применяются 50-омные (например, RG-58, RG-11) и 93-омные кабели (например, RG-62). 75-омные кабели, распространенные в телевизионной технике, в локальных сетях не используются. Вообще, марок коаксиального кабеля значительно меньше, чем кабелей на основе витых пар. Он не считается особо перспективным. Не случайно в сети Fast Ethernet не предусмотрено применение коаксиальных кабелей. Однако во многих случаях классическая шинная топология (а не пассивная звезда) очень удобна. Как уже отмечалось, она не требует применения дополнительных устройств - концентраторов.

Существует два основных типа коаксиального кабеля:

тонкий (thin) кабель, имеющий диаметр около 0,5 см, более гибкий; толстый (thick) кабель, имеющий диаметр около 1 см, значительно более жесткий. Он представляет собой классический вариант коаксиального кабеля, который уже почти полностью вытеснен более современным тонким кабелем.

Тонкий кабель используется для передачи на меньшие расстояния, чем толстый, так как в нем сигнал затухает сильнее. Зато с тонким кабелем гораздо удобнее работать: его можно оперативно проложить к каждому компьютеру, а толстый требует жесткой фиксации на стене помещения. Подключение к тонкому кабелю (с помощью разъемов BNC байонетного типа) проще и не требует дополнительного оборудования, а для подключения к толстому кабелю надо использовать специальные довольно дорогие устройства, прокалывающие его оболочки и устанавливающие контакт как с центральной жилой, так и с экраном. Толстый кабель примерно вдвое дороже, чем тонкий. Поэтому тонкий кабель применяется гораздо чаще.

Как и в случае витых пар, важным параметром коаксиального кабеля является тип его внешней оболочки. Точно так же в данном случае применяются как non-plenum (PVC), так и plenum кабели. Естественно, теф-лоновый кабель дороже поливинилхлоридного. Обычно тип оболочки можно отличить по ее окраске (например, для кабеля PVC фирма Belden использует желтый цвет, а для тефлонового - оранжевый).

Типичные величины задержки распространения сигнала в коаксиальном кабеле составляют для тонкого кабеля около 5 нс/м, а для толстого — около 4,5 нс/м.

Существуют варианты коаксиального кабеля с двойным экраном (один экран расположен внутри другого и отделен от него дополнительным слоем изоляции). Такие кабели имеют лучшую помехозащищенность и защиту от прослушивания, но они немного дороже обычных.

В настоящее время считается, что коаксиальный кабель устарел, в большинстве случаев его вполне может заменить витая пара или оптоволоконный кабель. Новые стандарты на кабельные системы уже не включают его в перечень типов кабелей.

Глава 2.3. Оптоволоконные кабели

Оптоволоконный (он же волоконно-оптический) кабель — это принципиально иной тип кабеля по сравнению с рассмотренными двумя типами электрического или медного кабеля. Информация по нему передается не электрическим сигналом, а световым. Главный его элемент - это прозрачное стекловолокно, по которому свет проходит на огромные расстояния (до десятков километров) с незначительным ослаблением.

Структура оптоволоконного кабеля очень проста и похожа на структуру коаксиального электрического кабеля (рис. 2.3), только вместо центрального медного провода здесь используется тонкое (диаметром порядка 1-10 мкм) стекловолокно, а вместо внутренней изоляции - стеклянная или пластиковая оболочка, не позволяющая свету выходить за пределы стекловолокна. В данном случае мы имеем дело с режимом так называемого полного внутреннего отражения света от границы двух веществ с разными коэффициентами преломления (у стеклянной оболочки коэффициент преломления значительно ниже, чем у центрального волокна). Металлическая оплетка кабеля обычно отсутствует, так как экранирование от внешних электромагнитных помех здесь не требуется, однако иногда ее все-таки применяют для механической защиты от окружающей среды (такой кабель иногда называют броневым, он может объединять под одной оболочкой несколько оптоволоконных кабелей).

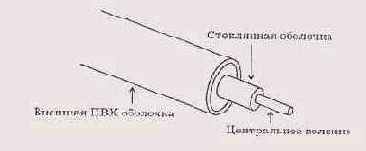

Рис. 2.3. Структура оптоволоконного кабеля

Оптоволоконный кабель обладает исключительными характеристиками по помехозащищенности и секретности передаваемой информации. Никакие внешние электромагнитные помехи в принципе не способны исказить световой сигнал, а сам этот сигнал принципиально не порождает внешних электромагнитных излучений. Подключиться к этому типу кабеля для несанкционированного прослушивания сети практически невозможно, так как это требует нарушения целостности кабеля. Теоретически возможная полоса пропускания такого кабеля достигает величины 1012 Гц, что несравнимо выше, чем у любых электрических кабелей. Стоимость оптоволоконного кабеля постоянно снижается и сейчас примерно равна стоимости тонкого коаксиального кабеля. Однако в данном случае необходимо применение специальных оптических приемников и передатчиков, преобразующих световые сигналы в электрические и обратно, что порой существенно увеличивает стоимость сети в целом.

Типичная величина затухания сигнала в оптоволоконных кабелях на частотах, используемых в локальных сетях, составляет около 5 дБ/км, что примерно соответствует показателям электрических кабелей на низких частотах. Но в случае оптоволоконного кабеля при росте частоты передаваемого сигнала затухание увеличивается очень незначительно, и на больших частотах (особенно свыше 200 МГц) его преимущества перед электрическим кабелем неоспоримы, он просто не имеет конкурентов.

Однако оптоволоконный кабель имеет и некоторые недостатки.

Самый главный из них - высокая сложность монтажа (при установке разъемов необходима микронная точность, от точности скола стекловолокна и степени его полировки сильно зависит затухание в разъеме). Для установки разъемов применяют сварку или склеивание с помощью специального геля, имеющего такой же коэффициент преломления света, что и стекловолокно. В любом случае для этого нужна высокая квалификация персонала и специальные инструменты. Поэтому чаще всего оптоволоконный кабель продается в виде заранее нарезанных кусков разной длины, на обоих концах которых уже установлены разъемы нужного типа.

Хотя оптоволоконные кабели и допускают разветвление сигналов (для этого выпускаются специальные разветвители на 2-8 каналов), как правило, их используют для передачи данных только в одном направлении, между одним передатчиком и одним приемником. Ведь любое разветвление неизбежно сильно ослабляет световой сигнал, и если разветвлений будет много, то свет может просто не дойти до конца сети.

Оптоволоконный кабель менее прочен, чем электрический, и менее гибкий (типичная величина допустимого радиуса изгиба составляет около 10—20 см). Чувствителен он и к ионизирующим излучениям, из-за которых снижается прозрачность стекловолокна, то есть увеличивается затухание сигнала. Чувствителен он также к резким перепадам температуры, в результате которых стекловолокно может треснуть. В настоящее времы выпускаются оптические кабели из радиационно стойкого стекла (стоят они, естественно, дороже).

Оптоволоконные кабели чувствительны также к механическим воздействиям (удары, ультразвук) — так называемый микрофонный эффект. Для его уменьшения используют мягкие звукопоглощающие оболочки.

Применяют оптоволоконный кабель только в сетях с топологией «звезда» и «кольцо». Никаких проблем согласования и заземления в данном случае не существует. Кабель обеспечивает идеальную гальваническую развязку компьютеров сети. В будущем этот тип кабеля, вероятно, вытеснит электрические кабели всех типов или, во всяком случае, сильно потеснит их. Запасы меди на планете истощаются, а сырья для производства стекла более чем достаточно.

Существуют два различных типа оптоволоконных кабелей:

многомодовый, или мультимодовый, кабель, более дешевый, но менее качественный; одномодовый кабель, более дорогой, но имеющий лучшие характеристики.

Основные различия между этими типами связаны с разным режимам прохождения световых лучей в кабеле.

В одномодовом кабеле практически все лучи проходят один и тот же путь, в результате чего все они достигают приемника одновременно, и форма сигнала практически не искажается. Одномодовый кабель имеет диаметр центрального волокна около 1,3 мкм и передает свет только с такой же длиной волны (1,3 мкм). Дисперсия и потери сигнала при этом очень незначительны, что позволяет передавать сигналы на значительно большее расстояние, чем в случае применения многомодового кабеля. Для одномо-дового кабеля применяются лазерные приемопередатчики, использующие свет исключительно с требуемой длиной волны. Такие приемопередатчики пока еще сравнительно дороги и не слишком долговечны. Однако в перспективе одномодовый кабель должен стать основным благодаря своим прекрасным характеристикам.

В многомодовом кабеле траектории световых лучей имеют заметный разброс, в результате чего форма сигнала на приемном конце кабеля искажается. Центральное волокно имеет диаметр 62,5 мкм, а диаметр внешней оболочки - 125 мкм (это иногда обозначается как 62,5/125). Для передачи используется обычный (не лазерный) светодиод, что снижает стоимость и увеличивает срок службы приемопередатчиков по сравнению с одномодовым кабелем. Длина волны света в многомодовом кабеле равна 0,85 мкм. Допустимая длина кабеля достигает 2-5 км. В настоящее время многомодовый кабель - основной тип оптоволоконного кабеля, так как он дешевле и доступнее.

Задержка распространения сигнала в оптоволоконном кабеле не сильно отличается от задержки в электрических кабелях. Типичная величина задержки для наиболее распространенных кабелей составляет около 4-5 нс/м.

Глава 2.4. Бескабельные каналы связи

Кроме кабельных, в компьютерных сетях иногда используются также бескабельные каналы. Их главное преимущество состоит в том, что не ребуется никакой прокладки проводов (не надо делать отверстий в стемах, не надо закреплять кабель в трубах и желобах, прокладывать его .од фальшполами, над подвесными потолками или в вентиляционных laxrax, не надо искать и устранять повреждения кабеля). К тому же компьютеры сети можно в этом случае легко перемещать в пределах комнаты или здания, так как они ни к чему не привязаны.

Радиоканал использует передачу информации по радиоволнам, поэтому я может обеспечить связь на многие десятки, сотни и даже тысячи километров. Скорость передачи может достигать десятков мегабит в секунду здесь многое зависит от выбранной длины волны и способа кодирования). Однако в локальных сетях радиоканал не получил широкого распространения из-за довольно высокой стоимости передающих и приемных устройств, низкой помехозащищенности, полного отсутствия секретности передаваемой информации и низкой надежности связи. А вот для глобальных сетей радиоканал часто является единственно возможным решением, так как позволяет с помощью спутников-ретрансляторов сравнительно просто обеспечить связь со всем миром. Используют радиоканал , и для связи двух и более локальных сетей, находящихся далеко друг от друга, в единую сеть.

Существует несколько стандартных типов радиопередачи информации. Остановимся на двух из них.

Передача в узком спектре (или одночастотная передача) рассчитана на охват площади до 46 500 м2. Радиосигнал в данном случае не проникает через металлические и железобетонные преграды, поэтому даже в пределах одного здания могут быть серьезные проблемы со связью. Связь в данном случае относительно медленная (около 4,8 Мбит/с). Передача в рассеянном спектре для преодоления недостатков одночастотной передачи предполагает использование некоторой полосы частот, разделенной на каналы. Все абоненты сети через определенный временной интервал синхронно переходят на следующий канал. Для повышения секретности используется специальное кодирование информации. Скорость передачи при этом невысока - не более 2 Мбит/с, расстояние между абонентами - не более 3,2 км на открытом пространстве и не более 120 м внутри здания.

Кроме указанных типов, существуют и другие радиоканалы, например сотовые сети, строящиеся по тем же принципам, что и сотовые телефонные сети (они используют равномерно распределенные по площади ретрансляторы), а также микроволновые сети, применяющие узконаправленную передачу между наземными объектами или между спутником и наземной станцией.

Инфракрасный канал также не требует соединительных проводов, так как использует для связи инфракрасное излучение (подобно пульту дистанционного управления домашнего телевизора). Главное его преимущество по сравнению с радиоканалом - нечувствительность к электромагнитным помехам, что позволяет применять его, например, в производственных условиях. Правда, в данном случае требуется довольно высокая мощность передачи, чтобы не влияли никакие другие источники теплового (инфракрасного) излучения. Плохо работает инфракрасная связь и в условиях сильной запыленности воздуха.

Предельные скорости передачи информации по инфракрасному каналу не превышают 5-10 Мбит/с. Секретность передаваемой информации, как /чае радиоканала, также не достигается. Как и в случае радиоканала требуются сравнительно дорогие приемники и передатчики. Все это приводит к тому, что применяют инфракрасные каналы довольно редко.

Инфракрасные каналы делятся на две группы:

Каналы прямой видимости, в которых связь осуществляется на лучах, идущих непосредственно от передатчика к приемнику. При этом связь возможна только при отсутствии препятствий между компьютерами сети. Протяженность канала прямой видимости может достигать нескольких километров. Каналы на рассеянном излучении, которые работают на сигналах, отраженных от стен, потолка, пола и других препятствий. Препятствия в данном случае не страшны, но связь может осуществляться только в пределах одного помещения.

Если говорить о возможных топологиях, то наиболее естественно все беспроводные каналы связи подходят для топологии типа «шина», в которой яация передается одновременно всем абонентам. Но в принципе при организации узконаправленной передачи можно реализовать любые TOPI (кольцо, звезда, комбинированные топологии) как на радиоканале, так и на инфракрасном канале.

Глава 2.5 Согласование, экранирование пьваническая развязка линий связи

Как уже отмечалось, любые электрические линии связи требуют принятия специальных мер, без которых невозможна не только безошибочная передача данных, но и любое функционирование сети. Оптоволоконные решают все подобные проблемы автоматически.

Согласование электрических линий связи применяется для обеспечения нормального прохождения сигнала по длинной линии без отражений и искажений. Принцип согласования очень прост: на концах кабеля необходимо установить согласующие резисторы (терминаторы) с сопротив-равным волновому сопротивлению используемого кабеля.

Волновое сопротивление — это параметр данного типа кабеля, зависящий его устройства (сечения, количества и формы проводников, тол-материала изоляции и т.д.). Величина волнового сопротивления обязательно указывается в документации на кабель и составляет обычно от 50-100 Ом для коаксиального кабеля до 100-150 Ом для витой пары или плоского многопроводного кабеля. Точное значение волнового сопротивления легко можно измерить с помощью генератора импульсов и осциллографа по отсутствию искажения формы передаваемого по кабелю импульса. Обычно требуется, чтобы отклонение величины согласующего резистора не превышало 5~10% в ту или другую сторону.

Если согласующее сопротивление RH меньше волнового сопротивления кабеля RB, то фронт передаваемого прямоугольного импульса на приемном конце будет затянут, если же RH больше RB, то на фронте будет колебательный процесс (рис. 2.4).

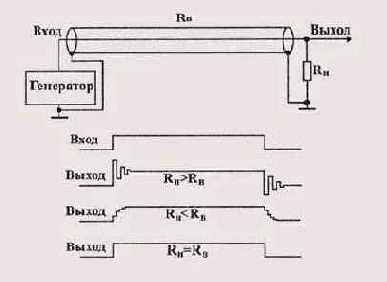

Рис. 2.4. Передача сигналов по электрическому кабелю

Надо сказать, что сетевые адаптеры, их приемники и передатчики специально рассчитываются на работу с данным типом кабеля с известным волновым сопротивлением. Поэтому даже при идеально согласованном на концах кабеле, волновое сопротивление которого существенно отличается от стандартного, сеть, скорее всего, работать не будет или будет работать со сбоями.

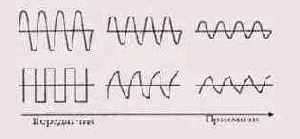

Рис. 2.5. Затухание сигналов в электрическом кабеле

Рис. 2.6. Трапецевидный и колоколообразный импульсы

Здесь же стоит упомянуть о том, что сигналы с пологими фронтами передаются по длинному электрическому кабелю лучше, чем сигналы с крутыми фронтами, то есть их форма меньше искажается (рис. 2.5). Это связано с разницей величин затухания для разных частот (высокие частоты затухают сильнее). Меньше всего искажается форма синусоидального сигнала, такой сигнал просто уменьшается по амплитуде. Поэтому для улучшения качества передачи нередко используются трапецевидные или колоколообразные импульсы (рис. 2.6), близкие по форме к полуволне синуса, для чего искусственно затягиваются или сглаживаются фронты изначальных прямоугольных сигналов.

Экранирование электрических линий связи применяется для снижения влияния на кабель внешних электромагнитных полей. Экран представляет собой медную или алюминиевую оболочку (плетеную или из фольги), в которую заключаются провода кабеля. Для того чтобы экранирование работало, экран обязательно должен быть заземлен - в этом случае наведенные на него токи стекают на землю. Экран заметно увеличивает стоимость кабеля, но в то же время повышает его механическую прочность.

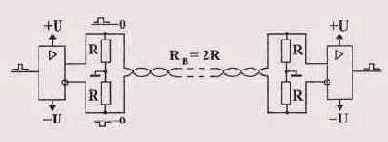

Рис. 2.7. Дифференциальная передача сигналов по витой паре

Снизить влияние наведенных помех можно и без экрана, если использовать дифференциальную передачу сигнала (рис. 2.7). В этом случае передача идет по двум проводам, оба они являются сигнальными. Передатчик формирует противофазные сигналы, а приемник реагирует на разность сигналов на обоих проводах. Условием согласования является равенство сопротивлений согласующих резисторов половине волнового сопротивления кабеля. Если оба провода имеют одинаковую длину и проложены рядом (в одном кабеле), то помехи действуют на оба провода примерно одинаково, и разностный сигнал между проводами практически не искажается. Именно такая дифференциальная передача применяется обычно в кабелях из витых пар. Но экранирование и в этом случае существенно улучшает помехоустойчивость.

Гальваническая развязка компьютеров от сети при использовании электрического кабеля совершенно необходима. Дело в том, что по электрическим кабелям (как по сигнальным проводам, так и по экрану) могут идти не только информационные сигналы, но и так называемый выравнивающий ток, возникающий вследствие неидеальности заземления компьютеров.

Когда компьютер не заземлен, на его корпусе образуется наведенный потенциал около 110В переменного тока (половина питающего напряжения). Его можно ощутить на себе, если одной рукой взяться за корпус компьютера, а другой за батарею центрального отопления или за какой-нибудь заземленный прибор.

При автономной работе компьютера (например, дома) отсутствие заземления, как правило, не оказывает серьезного влияния на его работу. Правда, иногда может увеличиться количество сбоев в работе компьютера. Но при соединении нескольких территориально разнесенных компьютеров электрическим кабелем заземление становится серьезной проблемой. Если один из соединяемых компьютеров заземлен, а другой не заземлен, то возможен даже полный выход из строя одного из них или обоих.

Поэтому компьютеры крайне желательно заземлять. В случае использования трехконтактной вилки и розетки, в которых есть нулевой провод, это получается автоматически. При двухконтактной вилке и розетке необходимо принимать специальные меры, организовывать заземление отдельным проводом большого сечения. Стоит также отметить, что в случае трехфазной сети желательно обеспечить питание всех компьютеров от одной фазы.

Но проблема осложняется еще и тем, что « земля », к которой присоединяются компьютеры, обычно далека от идеала. В идеале заземляющие провода компьютеров должны сходиться в одной точке, соединенной короткой массивной шиной с зарытым в землю массивным проводником. Такая ситуация возможна только тогда, когда компьютеры не слишком разнесены, а заземление действительно сделано грамотно. Обычно же заземляющая шина имеет значительную длину, в результате чего стекающие по ней токи создают значительную разность потенциалов между ее отдельными точками. Особенно велика эта разность потенциалов в случае подключения к шине мощных и высокочастотных потребителей энергии.

Поэтому даже присоединенные к одной и той же шине, но в разных точках,-компьютеры имеют на своих корпусах разные потенциалы (рис. 2.8). В результате по электрическому кабелю, соединяющему компьютеры, течет выравнивающий ток (переменный с высокочастотными составляющими).

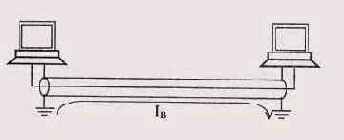

Рис. 2.8. Выравнивающий ток при отсутствии гальванической развязки

Ситуация ухудшается, когда компьютеры подключаются к разным шинам заземления. Выравнивающий ток может достигать в этом случае величины в несколько ампер. Понятно, что подобные токи смертельно опасны для малосигнальных узлов компьютера. В любом случае выравнивающий ток существенно влияет на передаваемый сигнал, порой полностью забивая его. Даже тогда, когда сигналы передаются без участия экрана (например, по двум проводам, заключенным в экран), выравнивающий ток, вследствие индуктивного действия, мешает передаче информации. Именно поэтому экран всегда должен быть заземлен только в од-ной-единственной точке.

Грамотное соединение компьютеров электрическим кабелем обязательно должно включать (рис. 2.9):

оконечное согласование кабеля; гальваническую развязку компьютеров от сети (обычно трансформаторная гальваническая развязка входит в состав каждого сетевого адаптера); заземление каждого компьютера; заземление экрана (если, конечно, он есть) в одной-единственной точке.

Не стоит пренебрегать ни одним из этих требований. Например, гальваническая развязка сетевых адаптеров часто рассчитывается на допустимое напряжение изоляции всего лишь 100 В, что при отсутствии заземления одного из компьютеров может легко привести к выходу из строя его адаптера.

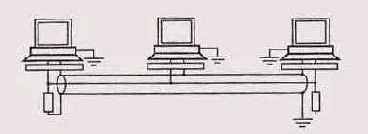

Рис. 2.9. Правильное соединение компьютеров сети (гальваническая развязка условно показана в виде прямоугольника)

Отметим, что для присоединения коаксиального кабеля обычно применяются разъемы в металлическом корпусе. Этот корпус не должен соединяться ни с корпусом компьютера, ни с «землей» (на плате адаптера он установлен с пластиковой изоляцией от крепежной планки). Заземление экрана кабеля сети лучше производить не через корпус компьютера, а отдельным специальным проводом, что обеспечивает лучшую надежность. Пластмассовые корпуса разъемов RJ-45 для кабелей с неэкранированными витыми парами снимают эту проблему.

При заземлении экрана в одной точке он становится штыревой антенной с заземленным основанием и может усиливать ВЧ-помехи на нескольких частотах, кратных его длине. Для уменьшения этого «антенного» эффекта используют многоточечное заземление по высокой частоте, т.е. в одной точке экран соединяется с «землей» накоротко, а в остальных точках -через высоковольтные керамические конденсаторы. В простейшем случае на одном конце кабеля экран соединяется с землей непосредственно, на другом конце - через емкость.

Глава 2.6. Кодирование информации в локальных сетях

Кодирование передаваемой по сети информации имеет самое непосредственное отношение к соотношению максимально допустимой скорости передачи и пропускной способности используемой среды передачи. Например, при разных кодах предельная скорость передачи по одному и тому же кабелю может отличаться в два раза. От выбранного кода прямо зависят также сложность сетевой аппаратуры и надежность передачи информации.

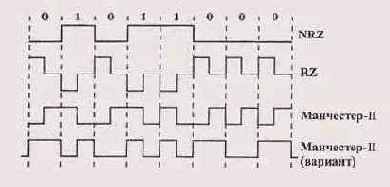

Рис. 2.10. Наиболее распространенные коды передачи информации

Некоторые коды, используемые в локальных сетях, показаны на рис. 2.10. Рассмотрим их преимущества и недостатки.

Код NRZ (Non Return to Zero - без возврата к нулю) - это простейший код, представляющий собой практически обычный цифровой сигнал (правда, возможно преобразование на обратную полярность или изменение уровней, соответствующих нулю и единице). К несомненным достоинствам кода NRZ относятся его очень простая реализация (исходный сигнал не надо ни кодировать на передающем конце, ни декодировать на приемном конце), а также минимальная среди других кодов пропускная способность линии связи, требуемая при данной скорости передачи. Пример: наиболее частое изменение сигнала в сети будет при непрерывном чередовании единиц и нулей, то есть при последовательности 10101010] 0..., поэтому при скорости передачи, равной 10 Мбит/с (длительность одного бита 100 не), частота изменения сигнала и соответственно.требуемая пропускная способность линии составит 1 / 200нс = 5 МГц (рис. 2.11).

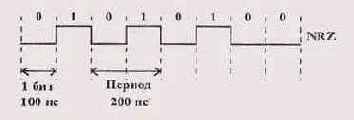

Рис. 2.11. Скорость передачи и требуемая пропускная способность при коде NRZ

Самый большой недостаток кода NRZ - это возможность потери синхронизации приемником при приеме слишком длинных блоков (пакетов) информации. Приемник может привязывать момент начала приема только к первому (стартовому) биту пакета, а в течение приема пакета он вынужден пользоваться только собственным внутренним тактовым генератором. Если часы приемника расходятся с часами передатчика в ту или другую сторону, то временной сдвиг к концу приема пакета может превысить длительность одного бита или даже нескольких бит. В результате произойдет потеря переданных данных. Так, при длине пакета в 10000 бит допустимое расхождение часов составит не более 0,01% даже при идеальной передаче формы сигнала по кабелю.

Чтобы избежать потери синхронизации, можно было бы ввести вторую линию связи для синхросигнала (рис. 2.12). Но при этом требуемое количество кабеля увеличивается в два раза, количество приемников и передатчиков также увеличивается в два раза. При большой длине сети и большом количестве абонентов это оказывается невыгодным.

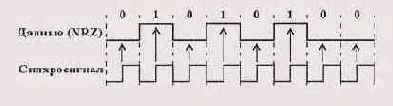

Рис. 2.12. Передача в коде NRZ с синхросигналом

Поэтому код NRZ используется только для передачи короткими пакетами (обычно до 1 Кбита). Для синхронизации начала приема пакета используется стартовый служебный бит, чей уровень отличается от пассивного состояния линии связи (например, пассивное состояние линии при отсутствии передачи - 0, стартовый бит - 1). Наиболее известное применение кода NRZ - стандарт RS232-C, последовательный порт персонального компьютера. Передача информации в нем ведется байтами (8 бит), сопровождаемыми стартовым и стоповым битами.

Код RZ (Return to Zero - с возвратом к нулю) - этот трехуровневый код получил такое название потому, что после значащего уровня сигнала в первой половине передаваемого бита информации следует возврат к некоему «нулевому» уровню (например, к нулевому потенциалу). Переход к нему происходит в середине каждого бита. Логическому нулю, таким образом, соответствует положительный импульс, логической единице -отрицательный (или наоборот) в первой половине битового интервала.

Особенностью кода RZ является то, что в центре бита всегда есть переход (положительный или отрицательный), следовательно, из этого кода приемник может выделить синхроимпульс (строб). В данном случае возможна временная привязка не только к началу пакета, как в случае кода NRZ, но и к каждому отдельному биту, поэтому потери синхронизации не произойдет при любой длине пакета. Такие коды, несущие в себе строб, получили название самосинхронизирующихся.

Недостаток кода RZ состоит в том, что для него требуется вдвое большая полоса пропускания канала при той же скорости передачи по сравнению с NRZ (так как здесь на один бит приходится два изменения уровня напряжения). Например, для скорости передачи информации 10 Мбит/с требуется пропускная способность линии связи 10 МГц, а не 5 МГц, как при коде NRZ.

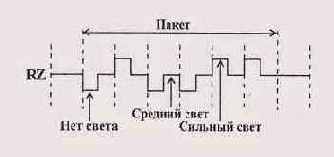

Рис. 2.13. Использование кода RZ в оптоволоконных сетях

Код RZ применяется не только в сетях на основе электрического кабеля, но и в оптоволоконных сетях. Поскольку в них не существует положительных и отрицательных уровней сигнала, используется три уровня: отсутствие света, «средний» свет, «сильный» свет. Это очень удобно: даже когда нет передачи информации, свет все равно присутствует, что позволяет легко определить целостность оптоволоконной линии связи без дополнительных мер (рис. 2.13).

Код Манчестер-П, или манчестерский код, получил наибольшее распространение в локальных сетях. Он также относится к самосинхронизирующимся кодам, но в отличие от кода RZ имеет не три, а всего только два уровня, что способствует его лучшей помехозащищенности. Логическому нулю соответствует положительный переход в центре бита (то есть первая половина битового интервала - низкий уровень, вторая половина — высокий), а логической единице соответствует отрицательный переход в центре бита (или наоборот).

Обязательное наличие перехода в центре бита позволяет приемнику кода Манчестер-П легко выделить из пришедшего сигнала синхросигнал, что дает возможность передавать информацию сколь угодно большими пакетами без потерь из-за рассинхронизации. Допустимое расхождение часов приемника и передатчика может достигать величины 25%. Как и в случае кода RZ, пропускная способность линии требуется в два раза выше,
чем при использовании простейшего кода NRZ. Например, для скорости передачи 10 Мбит/с требуется полоса пропускания 10 МГц. Код Манчес-тер-П используется как в электрических кабелях, так и в оптоволоконных кабелях (в последнем случае один уровень соответствует отсутствию света, а другой - наличию света).

Большое достоинство манчестерского кода — отсутствие постоянной составляющей в сигнале (половину времени сигнал положительный, другую половину - отрицательный). Это дает возможность применять для гальванической развязки импульсные трансформаторы. При этом не требуется дополнительного источника питания для линии связи (как в случае использования оптронной развязки), резко уменьшается влияние низкочастотных помех, которые не проходят через трансформатор, легко решается проблема согласования. Если же один из уровней сигнала в манчестерском коде нулевой (как, например, в сети Ethernet), то величина постоянной составляющей в течение передачи будет равна примерно половине амплитуды сигнала. Это позволяет легко фиксировать столкновения пакетов в сети (конфликт, коллизию) по отклонению величины постоянной составляющей за установленные пределы.

Частотный спектр сигнала при манчестерском кодировании включает в себя только две частоты: при скорости передачи 10 Мбит/с это 10 МГц (соответствует передаваемой цепочке из одних нулей или из одних единиц) и 5 МГц (соответствует последовательности из чередующихся нулей и единиц: 1010101010 ...), поэтому с помощью простейших полосовых фильтров можно легко отфильтровать все другие частоты (помехи, наводки, шумы).

Так же как и в случае кода RZ, при манчестерском кодировании очень просто определить, идет передача или нет, то есть детектировать занятость сети или, как еще говорят, обнаруживать несущую частоту. Для этого достаточно контролировать, происходит ли изменение сигнала в течение битового интервала. Обнаружение несущей частоты необходимо, например, для определения момента начала и конца принимаемого пакета, а также для предотвращения начала передачи в случае занятости сети (когда передает какой-то другой абонент).

Стандартный манчестерский код имеет несколько вариантов, один из которых показан на рис. 2.10. Данный код, в отличие от классического, не зависит от перемены мест двух проводов кабеля. Особенно это удобно в случае, когда для связи используется витая пара, провода которой легко перепутать. Именно этот код используется в одной из самых известных сетей Token-Ring фирмы IBM.

Принцип данного кода прост: в начале каждого битового интервала сигнал меняет уровень на противоположный предыдущему, а в середине единичных (и только единичных) битовых интервалов уровень изменяется еще раз. Таким образом, в начале битового интервала всегда есть переход, который используется для самосинхронизации. Как и в случае классического кода Манчестер-П, в частотном спектре при этом присутствует две частоты. При скорости 10 Мбит/с это частоты 10 МГц (при последовательности одних единиц: 11111111...) и 5 МГц (при последовательности одних нулей: 00000000...).

Здесь же стоит упомянуть о том, что часто совершенно неправомерно считается, что скорость передачи в бодах равняется скорости передачи в битах в секунду. Это верно только в случае кода NRZ. Скорость в бодах характеризует не количество передаваемых бит в секунду, а количество изменений уровня сигнала в секунду. При использовании кодов RZ или Манчестер-П требуемая скорость в бодах оказывается вдвое выше, чем при коде NRZ, поэтому логичнее измерять скорость передачи по сети не в бодах, а в битах в секунду (бит/с, Кбит/с, Мбит/с).

Все разрабатываемые в последнее время коды призваны найти компромисс между требуемой при заданной скорости передачи полосой пропускания кабеля и возможностью самосинхронизации. Разработчики стремятся сохранить самосинхронизацию, но не ценой двукратного увеличения полосы пропускания.

Чаще всего для этого в поток передаваемых битов добавляют биты синхронизации, например, один бит синхронизации на 4, 5 или 6 информационных битов или два бита синхронизации на 8 информационных битов. Правда, в действительности все обстоит несколько сложнее: кодирование не сводится к простой вставке в передаваемые данные дополнительных битов. Группы информационных битов преобразуются в передаваемые по сети группы с количеством битов на один или два больше. Приемник, естественно, осуществляет обратное преобразование, восстанавливает исходные информационные биты. Довольно просто осуществляется в этом случае и обнаружение несущей частоты (то есть детектирование передачи).

Так, в сети FDDI (скорость передачи 100 Мбит/с) применяется код 4В/5В, который 4 информационных бита преобразует в 5 передаваемых битов. При этом синхронизация приемника осуществляется один раз на 4 бита, а не в каждом бите, как в случае кода Манчестер-П. Требуемая полоса пропускания увеличивается по сравнению с кодом NRZ не в два раза, а только в 1,25 раза (то есть составляет не 100 МГц, а всего лишь 62,5 МГц). По тому же принципу строятся и другие коды, например 5В/6В, исполь зуемый в стандартной сети lOOVG-AnyLAN, или 8В/10В, используемый в сети Gigabit Ethernet.

В сегменте 100BASE-T4 сети Fast Ethernet применен несколько иной подход. Там используется код 8В/6Т, предусматривающий параллельную передачу трех трехуровневых сигналов по трем витым парам. Это позволяет достичь скорости передачи 100 Мбит/с на дешевых кабелях с витыми парами категории 3, имеющих полосу пропускания всего лишь!6 МГц (см. табл. 2.1). Правда, это требует большего расхода кабеля и увеличения количества приемников и передатчиков. К тому же принципиально важно, чтобы все провода были одной длины, чтобы задержки сигнала в них не различались на заметную величину.

Подробнее эти коды будут рассмотрены в разделах книги, посвященных конкретным типам существующих сетей.

Все упомянутые коды предусматривают непосредственную передачу в сеть цифровых двух- или трехуровневых прямоугольных импульсов. Однако иногда в сетях используется и другой путь - модуляция информационными импульсами высокочастотного аналогового сигнала. Такое аналоговое кодирование позволяет при переходе на широкополосную передачу существенно увеличить пропускную способность канала связи. К тому же, как уже отмечалось, при прохождении по каналу связи аналогового сигнала (синусоидального) не искажается форма сигнала, а только уменьшается его амплитуда, а в случае цифрового сигнала еще и искажается форма сигнала (см. рис. 2.5).

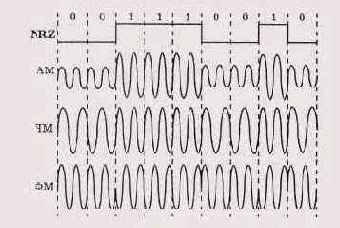

Рис. 2.14. Аналоговое кодирование цифровой информации

К самым простым видам аналогового кодирования относятся следующие (рис. 2.14): амплитудная модуляция (AM), при которой логической единице соответствует наличие сигнала, а логическому нулю -его отсутствие (или сигнал меньшей амплитуды). Частота сигнала остается постоянной; частотная модуляция (ЧМ), при которой логической единице соответствует сигнал более высокой частоты, а логическому нулю - сигнал более низкой частоты (или наоборот). Амплитуда сигнала остается постоянной; фазовая модуляция (ФМ), при которой смене логического нуля на логическую единицу и логической единицы на логический нуль соответствует резкое изменение фазы синусоидального сигнала одной и той же частоты и амплитуды.

Чаще всего аналоговое кодирование используется при передаче информации по каналу с узкой полосой пропускания, например по телефонным линиям в глобальных сетях. В локальных сетях оно применяется редко из-за высокой сложности и стоимости как кодирующего, так и декодирующего оборудования.

---

---
